HMC461LP3E雙通道MMIC放大器 1w高IP3放大器 ADI現貨

發布時間：2018-06-26 11:49:49 瀏覽：2027

HMC461LP3(E)是一款1.7 - 2.2 GHz高輸出IP3 GaAs InGaP異質結雙極性晶體管(HBT)雙通道MMIC放大器。它在單個集成電路中，提供兩個HMC455LP3高IP3驅動器的線性性能，可在平衡或推挽放大器電路中配置。該放大器提供12 dB的增益和+30.5 dBm的飽和功率（當PAE為48%時），采用+5 Vdc單電源，同時使用平衡配置的外部巴倫。

由于具有+45 dBm的高輸出IP3，再結合1.2:1的低VSWR，因此HMC461LP3(E)成為適合PCS/3G無線基礎設施的理想驅動放大器。雙MMIC放大器集成電路采用低成本的無引腳3x3 mm QFN表面貼裝封裝(LP3)。 LP3提供裸露基極以實現出色的RF和散熱性能。

品牌	型號	描述	貨期	庫存
ADI	HMC461LP3	1瓦特高IP3放大器，采用SMT封裝，1.7 - 2.2 GHz	現貨	278

HMC461LP3應用

多載波系統
GSM、GPRS和EDGE
CDMA和W-CDMA
PHS
可配置平衡或推挽

HMC461LP3優勢和特點

+45 dBm輸出IP3（平衡配置）
增益：12 dB
PAE為48%（Pout為+30.5 dBm時）
+20 dBm的W-CDMA通道功率（ACP為-45 dBc時）
3x3 mm QFN SMT封裝

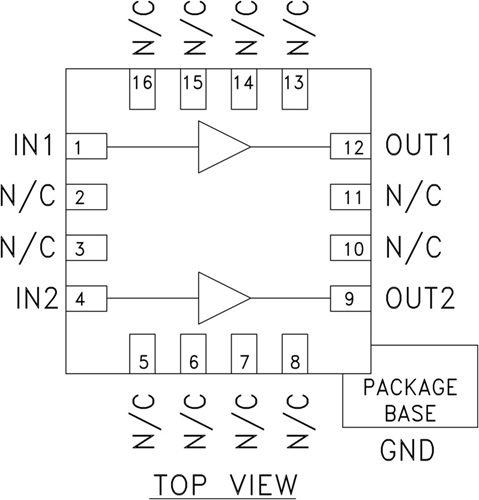

HMC461LP3結構圖
