HMC6147ALC5A/HMC6147ALC5ATR小型MMIC I/Q下變頻器 ADI現貨

發布時間：2018-07-03 10:33:00 瀏覽：2005

HMC6147ALC5A是一款緊湊型GaAs MMIC I/Q下變頻器，采用無引腳RoHS兼容型SMT封裝。該器件提供13 dB小信號轉換增益，具有25 dBc邊帶抑制。 HMC6147ALC5A采用低噪聲放大器來驅動I/Q混頻器，LO由X2倍頻器驅動。提供IF1和IF2混頻器輸入，并且可通過外部90°混合選擇所需邊帶。

I/Q混頻器拓撲降低了針對干擾邊帶進行濾波的要求。 HMC6147ALC5A是一款更小巧、可以代替混合單邊帶轉換器的產品，支持表貼制造技術，無需線焊。

品牌	型號	描述	貨期	庫存
ADI	HMC6147ALC5A HMC6147ALC5ATR	GaAs MMIC I/Q下變頻器，37 - 44 GHz	現貨	103

HMC6147ALC5A應用

點對點與點對多點無線電
軍用雷達、EW與ELINT
衛星通信

傳感器

HMC6147ALC5A優勢和特點

轉換增益： 13 dB
出色的鏡像抑制： 25 dBc
輸出IP3： +12 dBm

高輸出IP3： +27 dBm
16引腳5x5 mm陶瓷封裝： 25 mm2

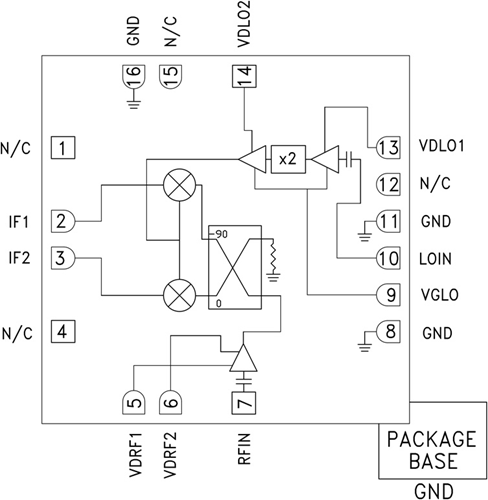

HMC6147ALC5A結構圖
