HMC6146BLC5A/HMC6146BLC5ATR無線電可變增益上變頻器 ADI現貨

發布時間：2018-07-04 10:06:39 瀏覽：6847

HMC6146BLC5A是一款緊湊型GaAs MMIC I/Q可變增益上變頻器，采用無引腳RoHS兼容型SMT封裝。該器件提供12 dB小信號轉換增益，具有25 dBc邊帶抑制和17 db增益控制。 HMC 6146BLC5A采用RF可變增益放大器，在其之前為一個I/Q混頻器，LO由X2倍頻器驅動。提供IF1和IF2混頻器輸入，并且可通過外部90°混合選擇所需邊帶。

I/Q混頻器拓撲降低了針對干擾邊帶進行濾波的要求。 HMC6146BLC5A是一款更小巧、可以代替混合單邊帶上變頻器的產品，支持表貼制造技術，無需線焊。

品牌	型號	描述	貨期	庫存
ADI	HMC6146BLC5A HMC6146BLC5ATR	GaAs MMIC I/Q上變頻器，40 - 44 GHz	現貨	198

HMC6146BLC5A應用

點對點與
點對多點無線電
軍用雷達、EW與ELINT
衛星通信

傳感器

HMC6146BLC5A優勢和特點

轉換增益：12 dB
邊帶抑制：25 dBc
2LO至RF隔離：15 dB

高輸出IP3：+27 dBm
16引腳5x5 mm陶瓷封裝：25 mm2

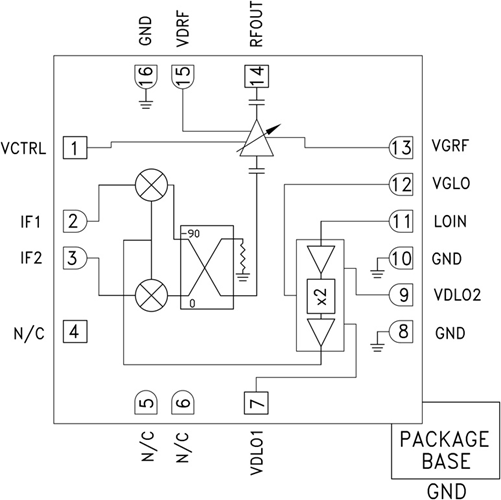

HMC6146BLC5A結構圖
