Aeroflex引腳二極管模擬和數字衰減器

發布時間：2020-09-02 16:24:15     瀏覽：1835

Aeroflex公司提供精確的PIN二極管模擬和數字衰減器件，其可靠性和重復性適合于最苛刻的應用。

Aeroflex的典型衰減器將是單調的。一些模型可以根據需要穩定溫度或頻率。相位不變模型也是可用的。Aeroflex頻率范圍是典型的倍頻器。然而，多倍頻程帶寬可以用作自定義設計。Aeroflex標準篩選設備有一個環氧密封蓋，并通過一個嚴格的，但成本效益的篩選周期。Aeroflex衰減器還可以提供密閉密封和高可靠性屏蔽的軍事和空間應用。

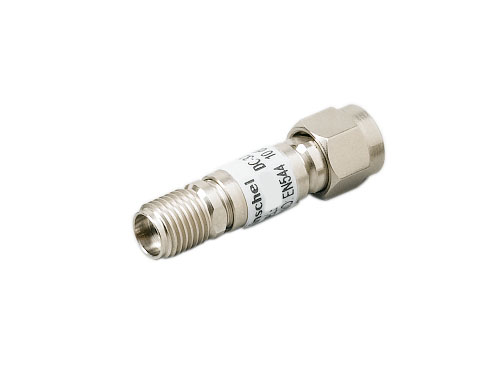

Aeroflex引腳二極管模擬和數字衰減器

Aeroflex標準數字衰減器

開關位PIN二極管數字衰減器為最苛刻的應用提供準確、可靠和重復性。Aeroflex在串聯數字衰減器具有方便的二進制4位、5位和6位配置，分辨率0.5dB，總衰減高達63 db。Aeroflex衰減器只需要一個+5V直流電源，并具有TTL兼容控制邏輯。

Frequency Range (GHz)

Part Number

Type

Total Attenuation (dB)

LSB (dB)

MSB (dB)

Insertion Loss (Max dB)

VSWR
(Max)


1 – 2

ATL4A

4-BIT

7.5

0.5

4

2.5

1.5


ATL4B

4-BIT

15

1

8

2.5

1.5


ATL4C

4-BIT

30

2

16

2.5

1.5


ATL4D

4-BIT

60

4

32

2.5

1.5


ATL5A

5-BIT

15.5

0.5

8

2.8

1.5


ATL5B

5-BIT

31

1

16

2.8

1.5


ATL5C

5-BIT

62

2

32

2.8

1.5


ATL6A

6-BIT

31.5

0.5

16

3.3

1.6


ATL6B

6-BIT

63

1

32

3.3

1.6




2 - 4

ATS4A

4-BIT

7.5

0.5

4

2.5

1.5


ATS4B

4-BIT

15

1

8

2.5

1.5


ATS4C

4-BIT

30

2

16

2.5

1.5


ATS4D

4-BIT

60

4

32

2.5

1.5


ATS5A

5-BIT

15.5

0.5

8

2.8

1.5


ATS5B

5-BIT

31

1

16

2.8

1.5


ATS5C

5-BIT

62

2

32

2.8

1.5


ATS6A

6-BIT

31.5

0.5

16

3.3

1.6


ATS6B

6-BIT

63

1

32

3.3

1.6




4 - 6

ATC4A

4-BIT

7.5

0.5

4

3.2

1.7


ATC4B

4-BIT

15

1

8

3.2

1.7


ATC4C

4-BIT

30

2

16

3.2

1.7


ATC4D

4-BIT

60

4

32

3.2

1.7


ATC5A

5-BIT

15.5

0.5

8

3.5

1.7


ATC5B

5-BIT

31

1

16

3.5

1.8


ATC5C

5-BIT

62

2

32

3.5

1.8


ATC6A

6-BIT

31.5

0.5

16

4.0

2.0


ATC6B

6-BIT

63

1

32

4.0

2.0


PIN二極管衰減器

GT系列引腳二極管衰減器是一種8位或10位數字控制的可變電壓衰減器，Aeroflex在優化低插入損耗的同時，為最佳衰減平坦度保持最大衰減范圍。Aeroflex采用新的線性化技術和先進的制造實踐，衰減器系列在溫度下具有空前的線性度。

Frequency Range
(GHz)

Part Number

Type

Attenuation Range (dB)

Switching Speed (usec)

Attenuation Flatness (dB)

Step Size LSB (dB)

P1 dB
Compression Point (dBm)

Insertion Loss
(dB max)

VSWR
(Max)


0.5 – 2.0

GT-R502-32

8-BIT

0 - 32

2.5

±1.5

0.125

10

3.5

2.0:1


0.5 – 2.0

GT-R502-64

8-BIT

0 - 64

2.5

±1.5 to 32
±2.5 to 64

0.250

10

3.5

2.0:1


2.0 – 6.0

GT-0206-32

8-BIT

0 - 32

2.5

±1.5

0.125

10

2.3

2.0:1


2.0 – 6.0

GT-0206-64

8-BIT

0 - 64

2.5

±1.5 to 32
±2.5 to 64

0.250

10

2.3

2.0:1


2.0 – 18.0

GT-0218-32

8-BIT

0 - 32

2.5

±1.5

0.125

10

6.5

2.0:1


2.0 – 18.0

GT-0218-64

8-BIT

0 - 64

2.5

±3.25 to 32
±4.25 to 64

0.250

10

6.5

2.0:1


6.0 – 18.0

GT-0618-32

8-BIT

0 - 32

2.5

±2.25

0.125

10

3.3

2.0:1


6.0 – 18.0

GT-0618-64

8-BIT

0 - 64

2.5

±2.25 to 32
±3.75 to 64

0.250

10

3.3

2.0:1


深圳市立維創展科技是Aeroflex的代理經銷商，主要提供Aeroflex原產品系列衰減器、終端負載、限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
