SOUTHWEST末端發射連接器110 GHz

發布時間：2020-12-24 17:10:35     瀏覽：1939

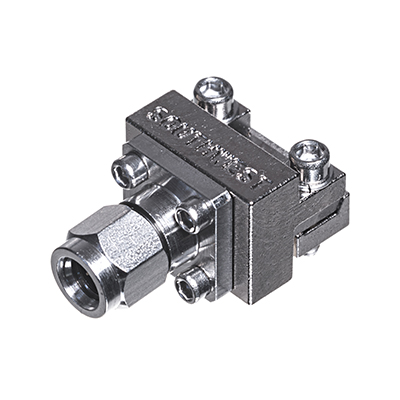

SOUTHWEST末端發射連接器的高性能端釋放連接器致力于為高頻率信號處于高層的單面和多面印刷電路板具備低VSWR，110GHz的無模式寬帶響應。具備SMA（27GHz），2.92mm（K）（40GHz），2.40mm（50GHz），1.85mm（V），（67GHz）和1.0mm（W）（110GHz）。

SOUTHWEST末端發射連接器110 GHz公頭和母頭選項及其窄機身和利用孔的艙壁。獨有的夾緊機構能夠承載厚度達.300英寸(7.62毫米)厚的板材。堅實、可循環使用和可修復。各類傳輸配置為電路布局具備了最佳配對。適用于(GCPW)微帶和接地共面波導的設計方案。具備信號層微帶和GCPW測試板。電焊焊接是可選擇的。

設計方案協助：

印刷電路板布局和連接器部件編號推薦

機械布局的三維模型

HFSS模型(18.0版或更高版本)可按要求具備，并用于電磁感應仿真深圳市立維創展科技是SOUTHWEST代理商，供應大部分產品型號原裝現貨，并協助提供技術支持與售后服務，歡迎咨詢。

 SOUTHWEST末端發射連接器

  • 發射端1.0毫米（W）110 GHz插孔（母）窄塊（.375）

    • 型號編號引腳/電介質直徑PCB厚度
    2492-04A-9.005 / .0290≤.045
    2492-04A-14.005 / .0290≥.040≤.090

  • 端發射1.0mm（W）110 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    2492-04A-6.005 / .0290≤.100

    端發射1.0mm（W）110 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    2493-04A-6.005 / .0290≤.100

    結束發射1.85mm（V）67 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1892-04A-9.005 / .0290≤.045
    1892-04A-14.005 / .0290≥.040≤.090

    結束發射1.85mm（V）67 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1892-03A-6.007 / .0390≤.100
    1892-03A-7.007 / .0390≥.090≤.210
    1892-03A-8.007 / .0390≥.190≤.300
    1892-04A-6.005 / .0290≤.100
    1892-04A-7.005 / .0290≥.090≤.210
    1892-04A-8.005 / .0290≥.190≤.300

    端發射1.85mm（V）67 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1893-03A-6.007 / .0390≤.100
    1893-04A-6.005 / .0290≤.100
    1893-03A-7.007 / .0390≥.090≤.210
    1893-03A-8.007 / .0390≥.190≤.300

    結束發射2.40mm 50 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1492-04A-9.005 / .0290≤.045
    1492-04A-14.005 / .0290≥.040≤.090

    結束發射2.40mm 50 GHz插孔（母）非磁性（.375）

    型號編號引腳/電介質直徑PCB厚度
    1492-04Z-5.005 / .0290≤.100

    結束發射2.40mm 50 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1492-01A-6.007 / .0480≤.100
    1492-01A-7.007 / .0480≥.090≤.210
    1492-01A-8.007 / .0480≥.190≤.300
    1492-02A-6.010 / .0635≤.100
    1492-02A-7.010 / .0635≥.090≤.210
    1492-02A-8.010 / .0635≥.190≤.300
    1492-03A-6.007 / .0390≤.100
    1492-03A-7.007 / .0390≥.090≤.210
    1492-03A-8.007 / .0390≥.190≤.300
    1492-04A-6.005 / .0290≤.100
    1492-04A-7.005 / .0290≥.090≤.210
    1492-04A-8.005 / .0290≥.190≤.300

    末端發射2.40mm 50 GHz插孔（母）標準模塊（.500）螺紋插入

    型號編號引腳/電介質直徑PCB厚度
    1492-04A-12.007 / .0480≤.100

    端發射2.40mm 50 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1493-01A-6.010 / .0635≤.100
    1493-02A-6.007 / .0480≤.100
    1493-03A-6.007 / .0390≤.100
    1493-04A-6.005 / .0290≤.100
    1493-03A-7.007 / .0390≥.090≤.210
    1493-03A-8.007 / .0390≥.190≤.300

    端發射2.92mm（K）40 GHz插孔（母）延長長度面板安裝

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-11.005 / .0290≤.045
    1092-01A-13.005 / .0290≥.040≤.090

    末端發射2.92mm（K）40 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-9.005 / .0290≤.045
    1092-01A-14.005 / .0290≥.040≤.090

    端發射2.92mm（K）40 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-6.005 / .0290≤.100
    1092-01A-7.005 / .0290≥.090≤.210
    1092-01A-8.005 / .0290≥.190≤.300
    1092-02A-6.007 / .0480≤.100
    1092-02A-7.007 / .0480≥.090≤.210
    1092-02A-8.007 / .0480≥.190≤.300
    1092-03A-6.010 / .0635≤.100
    1092-03A-7.010 / .0635≥.090≤.210
    1092-03A-8.010 / .0635≥.190≤.300
    1092-04A-6.007 / .0390≤.100
    1092-04A-7.007 / .0390≥.090≤.210
    1092-04A-8.007 / .0390≥.190≤.300

    端發射2.92mm（K）40 GHz插孔（母）標準塊（.500）螺紋插入

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-12.005 / .0290≤.100
    1092-02A-12.007 / .0480≤.100
    1092-03A-12.010 / .0635≤.100
    1092-04A-12.007 / .0390≤.100

    端發射2.92mm（K）40 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1093-01A-6.010 / .0635≤.100
    1093-02A-6.007 / .0480≤.100
    1093-03A-6.007 / .0390≤.100
    1093-04A-6.005 / .0290≤.100
    1093-03A-7.007 / .0390≥.090≤.210
    1093-03A-8.007 / .0390≥.190≤.300

    結束發射SuperSMA 27 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    292-07A-9.005 / .0290≤.045
    292-07A-14.005 / .0290≥.040≤.090

    結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    292-04A-6.010 / .0635≤.100
    292-04A-7.010 / .0635≥.090≤.210
    292-04A-8.010 / .0635≥.190≤.300
    292-05A-6.007 / .0480≤.100
    292-05A-7.007 / .0480≥.090≤.210
    292-05A-8.007 / .0480≥.190≤.300
    292-06A-6.007 / .0390≤.100
    292-06A-7.007 / .0390≥.090≤.210
    292-06A-8.007 / .0390≥.190≤.300
    292-07A-6.005 / .0290≤.100
    292-07A-7.005 / .0290≥.090≤.210
    292-07A-8.005 / .0290≥.190≤.300

    結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）非磁性

    型號編號引腳/電介質直徑PCB厚度
    292-04Z-6.010 / .0635≤.100

    結束發射SuperSMA 27 GHz插頭（公）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    293-01A-6.010 / .0635≤.100
    293-02A-6.007 / .0480≤.100
    293-03A-6.007 / .0390≤.100
    293-04A-6.005 / .0290≤.100
    293-03A-7.007 / .0390≥.090≤.210
    293-03A-8.007 / .0390≥.190≤.300
