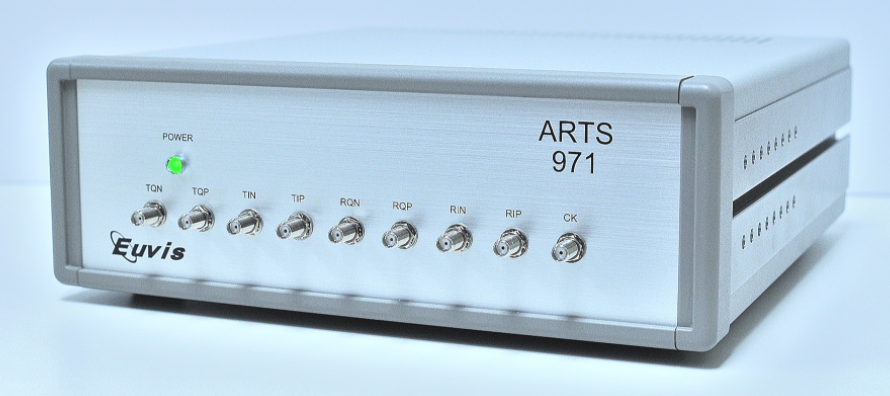

EUVIS汽車雷達目標模擬器基帶ARTS_BB 971
發布時間:2021-02-21 16:55:11 瀏覽:2219
EUVIS車載雷達目標模擬器的基帶arts模塊捕獲、處理和發射I+Q連續波波形,采樣率高達2.2gsps。捕獲的波形被處理以模擬車輛目標,并且最多可以模擬四個獨立的目標。這些過程包括幅度控制、多普勒頻移和延遲/距離控制。利用機載1Gx12位存儲器,實現了EUVIS車載雷達目標模擬器的基帶藝術,提供了瞬時頻率、頻譜等時域和頻域分析。EUVIS車載雷達目標模擬器的基帶藝術可以通過USB接口由PC機控制。時鐘輸入為單端時鐘源CK,最小功率為9 dbm。接收機的射頻輸入由兩對差分模擬輸入RIP和RIN、RQP和RQN組成。發射機的射頻輸出由兩對差分模擬輸出組成,TIP和TIN、TQP和TQN。支持的API為軟件系統集成提供了接口。
主要特點
2 GHz處理帶寬
多達4個獨立仿真目標
動靜態目標仿真
時域采集和頻譜分析:FFT、頻譜、,功率分析和瞬時頻率分析
延遲范圍:8 m至2.2 km
延遲分辨率:13.6 cm
速度范圍:+/-1000 km/HR
速度分辨率:1 km/HR(0.51 Hz)
發射/接收增益控制:62 DB
輸入和輸出的同相(I)和正交(q)同步
1g x 12位內存深度,多頁配置
USB 2.0兼容接口(可根據需要提供其他接口)
使用12V電源時功耗30W
金屬外殼尺寸:10.5x3.5x11(W x H x L)英寸
提供API和軟件驅動程序,簡化系統開發
應用領域
車載雷達目標模擬
