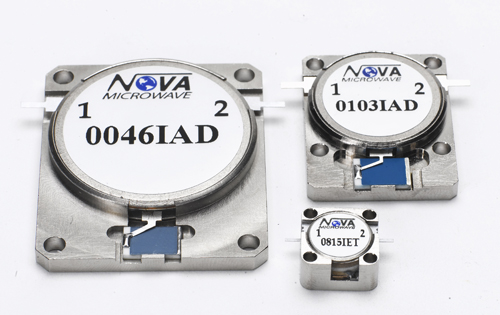

NOVA射頻微波SMA同軸隔離器
發布時間：2021-03-18 17:06:39 瀏覽：1972
NOVA射頻微波提供一系列不一樣的封裝規格尺寸和頻率段的SMA同軸隔離器，專為通訊應用領域、軍事應用領域、蜂窩和無線市場而制定。在設計階段，對產品的可靠性、價格和可制造性實施了優化方案。NOVA射頻微波外觀記憶合金同軸隔離器制定了一些射頻影響和高質量材料的電磁屏蔽，以保障在整體溫度范圍內的最佳性能指標。為保障磁場穩定且不隨環境溫度波動，所有的SMA同軸隔離器在最終測試前的環境溫度循環范圍為-50°C至+100°C。標準SMA同軸隔離器配備SMA母射頻連接器和10瓦端子。NOVA射頻微波外觀記憶合金同軸隔離器，公射頻連接器，相位匹配，逆時針?lè)较蛐D(zhuǎn)，更高一些的反向功率能力，能夠提供更高一些的屏蔽和要求的互調規格型號，按照需求。列舉的電氣規格型號在工作溫度范圍內。
深圳市立維創展科技是NOVA的經銷商，主要提供NOVA的各種微帶線環形器與微帶線隔離器，產品原廠進口，極具價格優勢，歡迎咨詢。
FREQUENCY | MODEL | ISOLATION dB (Min.) | INS. LOSS dB (Max.) | VSWR | TEMP | FWD | REV | DIMENSIONS (INCHES) | PACKAGE OUTLINE |
GHZ |
|
|
| (Max.) | ( oC ) | POWER (WATTS) |
| L X W X T |
|
0.380-0.470 | 0042IAS | 20 | 0.4 | 1.25 | 65 | 250 | 10 | 2.25 X 2.25 X 1.00 | Q |
0.400-0.500 | 0045IAS | 20 | 0.4 | 1.25 | 65 | 250 | 10 | 2.25 X 2.25 X 1.00 | Q |
0.500-0.600 | 0055IAS | 20 | 0.4 | 1.25 | 45 | 250 | 10 | 2.00 X 2.00 X 1.00 | R |
0.600-0.750 | 0067IAS | 20 | 0.4 | 1.25 | 45 | 250 | 10 | 1.75 X 1.75 X 1.00 | S |
0.700-0.830 | 0076IAS | 20 | 0.4 | 1.25 | 45 | 250 | 10 | 1.50 X 1.50 X 0.75 | T |
0.790-0.960 | 0088IAS | 20 | 0.4 | 1.25 | 45 | 150 | 10 | 1.25 X 1.25 X 0.75 | U |
0.900-1.100 | 0100IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.25 X 1.25 X 0.75 | U |
0.915-0.964 | 0094IAS | 23 | 0.35 | 1.2 | 45 | 150 | 10 | 1.25 X 1.25 X 0.75 | U |
0.960-1.215 | 0109IAS | 20 | 0.4 | 1.25 | 45 | 150 | 10 | 1.25 X 1.25 X 0.75 | U |
1.100-1.300 | 0120IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.25 X 1.25 X 0.75 | U |
1.200-1.400 | 0130IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.25 X 1.25 X 0.75 | U |
1.400-1.600 | 0150IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.25 X 1.25 X 0.75 | U |
1.500-1.800 | 0165IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.25 X 1.25 X 0.75 | U |
1.700-2.000 | 0185IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.00 X 1.00 X 0.75 | V |
1.700-2.300 | 0200IES | 20 | 0.4 | 1.25 | 60 | 50 | 10 | 1.63 X 1.63 X 0.75 | Y |
1.800-2.100 | 0195IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.00 X 1.00 X 0.75 | V |
1.930-1.990 | 0196IAS | 23 | 0.35 | 1.2 | 45 | 150 | 10 | 1.00 X 1.00 X 0.75 | V |
11.100-13.700 | 1240IES | 20 | 0.4 | 1.25 | 45 | 25 | 1 | 0.50 X 0.63 X 0.50 | X |
11.500-15.000 | 1325IES | 20 | 0.4 | 1.25 | 45 | 25 | 1 | 0.50 X 0.63 X 0.50 | X |
11.700-12.200 | 1195IES | 23 | 0.35 | 1.2 | 45 | 25 | 10 | 0.50 X 0.63 X 0.50 | X |
12.700-13.200 | 1295IES | 23 | 0.35 | 1.2 | 45 | 25 | 10 | 0.50 X 0.63 X 0.50 | X |
13.500-15.400 | 1445IES | 20 | 0.4 | 1.25 | 45 | 25 | 1 | 0.50 X 0.63 X 0.50 | X |
14.000-14.500 | 1425IES | 23 | 0.35 | 1.15 | 45 | 25 | 1 | 0.50 X 0.63 X 0.50 | X |
15.000-18.000 | 1650IES | 20 | 0.4 | 1.2 | 45 | 20 | 1 | 0.50 X 0.63 X 0.50 | X |
17.000-20.000 | 1850IES | 20 | 0.5 | 1.3 | 45 | 20 | 10 | 0.50 X 0.63 X 0.50 | X |
2.000-2.300 | 0215IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.00 X 1.00 X 0.75 | V |
2.100-2.400 | 0225IAS | 20 | 0.35 | 1.25 | 45 | 150 | 10 | 1.00 X 1.00 X 0.75 | V |
2.300-2.700 | 0250IAS | 20 | 0.4 | 1.25 | 45 | 150 | 10 | 1.00 X 1.00 X 0.75 | V |
2.400-2.500 | 0245IAS | 23 | 0.35 | 1.2 | 45 | 150 | 10 | 1.00 X 1.00 X 0.75 | V |
2.500-2.900 | 0270IAS | 20 | 0.4 | 1.2 | 45 | 150 | 10 | 1.00 X 1.00 X 0.75 | V |
2.700-3.100 | 0290IES | 20 | 0.4 | 1.25 | 45 | 50 | 10 | 1.00 X 1.00 X 0.75 | V |
2.800-3.300 | 0305IES | 20 | 0.4 | 1.25 | 65 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
21.200-23.600 | 2240IES | 20 | 0.5 | 1.35 | 45 | 20 | 1 | 0.50 X 0.63 X 0.50 | X |
3.400-4.200 | 0380IES | 20 | 0.4 | 1.25 | 65 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
3.600-4.300 | 0395IES | 20 | 0.4 | 1.25 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
4.200-5.000 | 0460IES | 20 | 0.4 | 1.25 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
4.600-5.400 | 0500IES | 20 | 0.4 | 1.25 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
5.000-6.000 | 0550IES | 20 | 0.4 | 1.25 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
5.400-5.900 | 0565IES | 23 | 0.35 | 1.2 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
5.700-6.800 | 0625IES | 20 | 0.4 | 1.25 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
5.800-6.500 | 0615IES | 23 | 0.35 | 1.2 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
6.000-8.000 | 0700IES | 20 | 0.4 | 1.25 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
6.400-7.200 | 0680IES | 23 | 0.35 | 1.2 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
7.200-8.400 | 0780IES | 23 | 0.35 | 1.2 | 45 | 35 | 10 | 0.75 X 0.75 X 0.50 | W |
8.000-11.000 | 0950IES | 20 | 0.4 | 1.25 | 45 | 25 | 10 | 0.50 X 0.63 X 0.50 | X |
8.500-11.500 | 1000IES | 20 | 0.4 | 1.25 | 45 | 30 | 10 | 0.50 X 0.63 X 0.50 | X |
9.000-9.700 | 0935IES | 23 | 0.35 | 1.2 | 45 | 25 | 10 | 0.50 X 0.63 X 0.50 | X |
9.500-12.750 | 1112IES | 20 | 0.4 | 1.25 | 45 | 25 | 10 | 0.50 X 0.63 X 0.50 | X |
9.700-11.700 | 1070IES | 23 | 0.35 | 1.2 | 45 | 30 | 10 | 0.50 X 0.63 X 0.50 | X |
