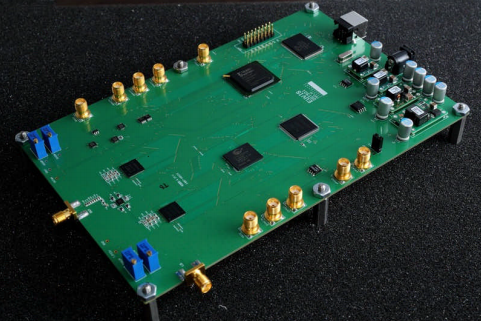

EUVIS頻率線性調頻發射機DST501
發布時間:2021-04-15 17:05:49 瀏覽:6560
EUVIS DST501-1啁啾的頻率高達每秒8次。電源模塊輸出為單端射頻輸出,輸出為OUT。板載SRAM提供500Kx32位數據存儲器。DST能夠 由PC機控制,也能夠與提前存儲的線性啁啾波形單獨工作。EUVIS DDS的時鐘輸入DDSCK能夠 工作在2ghz以下,最低功率為0dBm。載頻輸入本振能夠 在5ghz~6ghz范圍內工作。DDS時鐘和本機振蕩器能夠 由兩個PLL提供,同時能夠 通過簡單的硬件配置調整重新配置以接收外部時鐘。兩個LED監控EUVIS DDS時鐘和本地振蕩器的鎖定狀態。
主要特點:
11位振幅和13位相位分辨率DDSROM
32位的頻率分辨率,8小時自動更新率
5~6GHz本振頻率
1~2GHzDDS時鐘頻率
高邊帶和載波抑制
500Kx32位字存儲深度,具備多用戶頁面配置
突發模式下的最低突發長度為256NS
GHzDDS時鐘下2.2ms啁啾波形
可編程控制器周期重復:1~65535
接收外部觸發并形成標記信號(可編程控制器)
USB2.0兼容接口(可根據需要提供其他接口)
17w功耗;來源于+12VDC適配器(含)電源
用戶友好的輸入數據格式和各種內置chirp波形
支持API和軟件驅動程序,推動系統的開發設計
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
詳情了解EUVIS請點擊:http://www.ckk6s.cn/brand/24.html
更多產品咨詢,請聯系我們的銷售代表:0755- 83642657 QQ: 2295048674
