Ironwood Electronics沖壓彈簧銷座

發布時間：2021-06-25 16:37:45     瀏覽：1635

Ironwood Electronics SBT插座是一種超小型插座，可與GHz彈性插座、彈簧插座和其他產品系列兼容。該套接字需要約2.5毫米的空間，周圍的芯片比實際的芯片尺寸，只選用非常小的PCB真實性能。頂端的散熱螺釘可提供壓縮力和散熱功能模塊，并可定制以消耗大量的額定功率。Ironwood Electronics SBT插座選用SBT觸頭技術應用，適用于高耐用性和廣泛的溫度應用領域。Ironwood Electronics SBT觸頭是一種與外彈簧和內片彈簧的沖壓接觸，為老化和測試應用領域提供了安全可靠的解決方案。解決方案適用于0.3mm至1.27mmLGA、BGA、QFN、QFP、SOIC和其他應用程序。接觸技術應用包括頂柱塞、底柱塞和彈簧三部分。

在選用時，將IC置放在插座中，將波動壓力板置放在IC上，增加旋轉蓋(帶小孔槽)，并選用壓縮螺釘將法向力施加到IC上。或者，這些插座帶有易于開啟/關閉并可快速替換的翻蓋。Ironwood Electronics SBT插座可適用于手動測試或快速旋轉的定制老化應用領域，具備最嚴格的規定要求。

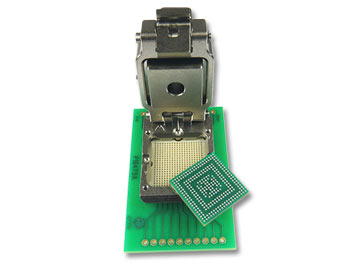

Ironwood Electronics沖壓彈簧銷座

Ironwood Electronics SBT接觸技術應用的典型規范包括：

4GHz-31.7GHz帶寬@-1dB；

接觸電阻小于15mOhm；

自感知0.88-0.95nH；

<0.3pF的電容器；

工作溫度范圍-55到+180℃；

插入/拔出壽命超出500000周期；

80℃溫升時的額定電流為每引腳4A-8A；

Ironwood Electronics是美國著名的高可靠性試驗臺產品制造商。該產品已通過ISO 9001：2015、RoHS和ITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。 深圳市立維創展科技授權代理Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。



*詳情了解更多型號請聯系我們的銷售工程師！

PART

 Max

 Pitch

 IC

 IC

 IC Total

 IC Size

 IC Size

 IC Size

 IC Ball

 IC Ball

 IC Ball

 IC Ball

NUMBER

Pincount

(mm)

Array

Array

Height

X

Y

Tolerance

Coplanarity

Height

Height

Diameter




X

Y

Max (mm)

(mm)

(mm)

(mm)

(mm)

Min (mm)

Max (mm)

Max (mm)

 SBT-BGA-7000

 484

 0.5

 22

 22

 1.5

 12

 12

 0.1

 0.08

 0.2

 0.3

 0.35

 SBT-BGA-7001

 729

 0.5

 27

 27

 1.03

 14

 14

 0.1

 0.08

 0.17

 0.2

 0.35

 SBT-BGA-7002

 361

 0.65

 19

 19

 1.4

 13

 13

 0.1

 0.1

 0.25

 0.3

 0.45

 SBT-BGA-7003

 196

 0.5

 14

 14

 1.1

 8

 8

 0.1

 0.08

 0.15

 0.25

 0.35

 SBT-BGA-7004

 361

 0.5

 19

 19

 1.2

 10

 10

 0.15

 0.08

 0.13

 0.27

 0.35

 SBT-BGA-7005

 248

 0.5

 18

 18

 1.1

 10

 10

 0.1

 0.08

 0.25

 0.15

 0.35

 SBT-BGA-7006

 492

 0.5

 25

 25

 1.35

 13

 13



 0.35

 0.15

 0.40

 SBT-BGA-7007

 139

 0.4

 13

 13

 0.7

 5.5

 5.5

 0.1

 0.08

 0.165


 0.3

 SBT-BGA-7008

 625

 0.65

 25

 25

 3.2

 17

 17

 0.1

 0.1

 0.35

 0.25

 0.45

 SBT-BGA-7009

 396

 0.65

 22

 22

 1.4

 15

 15

 0.1

 0.1

 0.32

 0.22

 0.42

 SBT-BGA-7010

 121

 0.65

 11

 11

 1.4

 8

 8

 0.1

 0.1


 0.25

 0.45

 SBT-BGA-7011

 144

 0.5

 12

 12

 1.5

 7

 7

 0.1

 0.08

 0.15

 0.25

 0.35

 SBT-BGA-7012

 201

 0.65

 15

 15

 1.2

 10

 10

 0.05

 0.1

 0.32

 0.22

 0.4

 SBT-BGA-7013

 120

 0.5

 11

 11

 1.5

 6

 6

 0.1

 0.08

 0.25

 0.15

 0.35

 SBT-BGA-7014

 168

 0.5

 13

 13

 1.5

 7

 7

 0.1

 0.08

 0.25

 0.15

 0.35

 SBT-BGA-7015

 632

 0.65

 28

 28

 1.35

 19

 19

 0.15

 0.1


 0.21

 0.45

 SBT-BGA-7016

 774

 0.5

 37

 37

 3

 19

 19

 0.2

 0.2

 0.27

 0.17

 0.35

 SBT-BGA-7017

 219

 0.5

 19

 15

 1.1

 10

 8

 0.1

 0.08

 0.26

 0.16

 0.37

 SBT-BGA-7018

 361

 0.5

 23

 23

 1.2

 12

 12

 0.1

 0.08

 0.28

 0.18

 0.35

 SBT-BGA-7019

 247

 0.5

 19

 15

 1.1

 10

 8

 0.1

 0.08

 0.26

 0.16

 0.37
