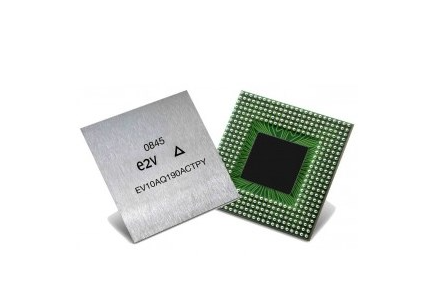

Teledyne E2V高速ADC芯片EV10AQ190A
發布時間:2022-01-11 17:10:04 瀏覽:1668
Teledyne E2V高速ADC芯片EV10AQ190A四通道ADC由四個10位ADC內核組合而成,可以直接考慮(四通道方式),也能夠由2x2內核(兩通道方式,ADC兩個兩個交疊)或一通道方式(其中所有的四個ADC都交疊一起)分組。
Teledyne E2V所有的四個ADC都由一樣的外部輸入時鐘信號計時,并按照行業標準SPI(串行外圍接口)進行調節。模擬多路復用器(交接點開關)適用于按照四路ADC的應用領域方式選擇模擬輸入。
EV10AQ190A時鐘電路是所有的四個ADC共用的。該塊接收外部2.5GHz時鐘(最大頻率)和精選低抖動正弦波數據信號。在該塊中,外部時鐘信號然后被二除,以產生內部采樣時鐘:
?在四通道方式下,一樣的1.25GHz時鐘指向所有的四個ADC內核和T/H。
?在雙通道方式下,同相1.25GHz時鐘傳至ADCA或C,反向1.25GHz時鐘傳至ADCB或D,同時模擬輸入傳至兩個ADC,從而產生具備2.5Gsps等效采樣頻率的交疊方式。
?在單通道方式下,同相1.25GHz時鐘傳至ADCA,而反向1.25GHz時鐘傳至ADCB,同相1.25GHz時鐘延遲90度相位以產生ADCC的時鐘,反向1.25GHz時鐘延遲90度相位以產生ADCD的時鐘,產生具備5Gsps等效采樣頻率的交疊方式。
EV10AQ190A適用于各種應用領域,例如:
高速數據采集;
高速測試設備;
自動測量設備;
S波段直接射頻下變頻;
超寬帶通訊衛星數字接收器;
點對點微波接收器;
設備狀態檢測系統;
飛行時間質譜;
LiDAR(光探測和測距);
雷達目標模擬器;
高能物理;
深圳立維創展科技是Teledyne E2V的經銷商,主要供給Teledyne E2V數模轉換器和半導體,Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
詳情了解Teledyne E2V請點擊:http://www.ckk6s.cn/brand/26.html
或聯系我們的銷售工程師:0755- 83642657 QQ : 2295048674
