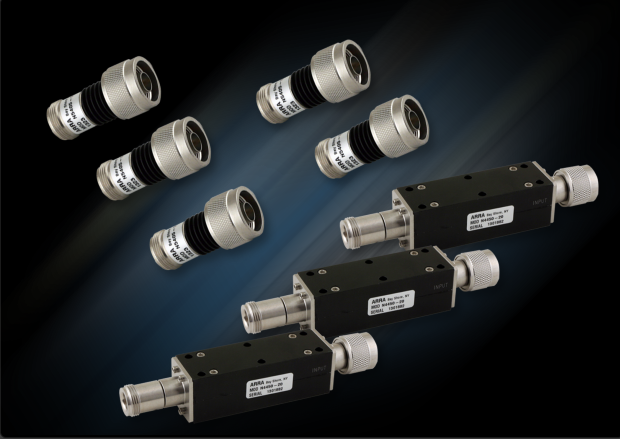

ARRA大功率固定衰減器

發布時間：2022-02-17 16:55:05 瀏覽：1100

固定衰減器可分為片狀衰減器、同軸衰減器和波導衰減器。同軸固定衰減器是檢測和測量中最常用的射頻器件之一。測試工程師必須考慮的兩個指標，即工作頻率范圍和功率容量。常用的商業固定同軸衰減器的功率從0.5W開始，最大為4kw，最大工作頻率可達67ghz。固定衰減器的冷卻方式可分為自然冷卻、油冷卻和強迫空氣冷卻。

ARRA大功率固定衰減器的功率范圍為DC-6GHz、DC-4GHz，衰減值可高達60dB，ARRA產品標準符合MIL-Q-9858A和MIL-I-45208，并滿足NASA和航天標準。

一般規格

工作頻率范圍： DC-6GHz、DC-4GHz；

衰減值：3、6、10、20、30 dB標準值，可提供高達60dB的值；

射頻功率：峰值功率-5微秒脈沖，0.05%占空比；

標稱阻抗： 0.50歐姆；

連接器： SMA或N(M/F)；

材質：連接器-不銹鋼；

中心導體：鍍金，鈹銅；

機殼：黑色陽極氧化鋁；

規格型號： SMA0-3393；

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://www.ckk6s.cn/brand/48.html

5 瓦型號
頻率范圍 (GHz)	射頻功率 (W)		衰減	偏差	駐波比（Max值）		長度（Max）		直徑	型號。 *
	平均	頂峰	（標稱dB）	(±dB)	DC-4.0	4.0-6.0	SMA	?	（Max）	SMA Conn	NConn
DC-6.0	5	250	1-6	0.30	1.15	1.20	1.23	1.93	0.63	5405-XX	N5405-XX
			7-20	0.50			1.23	1.93
			21-30	0.75			1.23	1.93
			31-60	1.50			1.51	2.22

10 瓦型號
頻率范圍 (GHz)	射頻功率 (W)		衰減	偏差	駐波比（Max）	長度（Max）		直徑	型號 * 僅限標準值
	平均	頂峰	（標稱dB）	(±dB)	（Max）	SMA	?	（Max）	SMA Conn	N Conn
DC-6.0	10	500	1-6	0.30	1.20	1.74	2.45	1.02	5410-XX	N5410-XX
			7-20	0.50
			21-40	0.70

20 瓦型號
頻率范圍 (GHz)	射頻功率 (W)		衰減	偏差	駐波比（Max）	長度（Max）		直徑	型號 * 僅限標準值
頻率范圍 (GHz)	平均	頂峰	（標稱dB）	(±dB)	（Max）	SMA	?	（Max）	SMA Conn	N Conn
	20		1-6	0.30	1.20
DC-6.0		500	7-20	0.50		2.38	3.10	1.52	5420-XX	N5420-XX
			21-30	0.75

50 瓦型號（需要散熱）
頻率范圍 (GHz)	射頻功率 (W)		衰減	偏差	駐波比（Max）		長度（Max）		直徑	型號。 *
頻率范圍 (GHz)	平均	頂峰	（標稱dB）	DC-2.0	2.0-4.0	DC-4.0	SMA	?	（Max）	SMA Conn	NConn
	50		1-6	0.30	0.50
DC-4.0		5000	7-20	0.50	0.75	1.25	4.67	5.35	1" 平方米	4450-XX	N4450-XX
			21-40	1.00	1.50
* XX = 衰減值。例如：N5410-16
