Raychem瑞侃D-Sub 插頭組件：直角，外殼尺寸 5，2.74mm

發布時間：2022-07-08 16:47:19 瀏覽：1012

Raychem瑞侃D-Sub插頭部件AMPLIMITEHD-20系列454和545直角載入金屬外殼pc版式連接器的應用要求。該連接器有9個、15個、25個、37個和50個插座和插頭，由5個標準規范機殼規格組合而成，與接觸部位的數量相對應。連接器包含方型焊接接觸點。插座有管腳接觸點，插頭有插座接觸點。插頭可有或無接地凹口。

每個連接器均有一個與商用穩固設備一同組裝連接器的支架pc適用于在面板上組裝連接器的板上和組裝法蘭。組裝法蘭中的連接器配備4-40號組裝螺釘或可拆卸式的內螺紋鎖作為組裝法蘭的一部分。除此之外，內螺紋鎖可與商用4-40號螺釘或螺旋千斤頂一同穩固連接頭。針對這些連接器，面板安裝是可選的，但在連接器的配備和取消過程中，為焊點提供附加的支持。從第一排接觸焊料尾端核心到組裝法蘭背面檢測系列標志。

Raychem瑞侃D-Sub插頭部件能夠與帶狀電纜設計的絕緣移動接觸點（IDC）與帶離散導線的自由掛置電纜連接器相符合。

機殼規格為5的PCBD-SubAMPLIMITE插頭部件。這些部件的核心線間距為2.74mm，選用直角PCB工作溫度范圍為組裝方向-55-105°C。

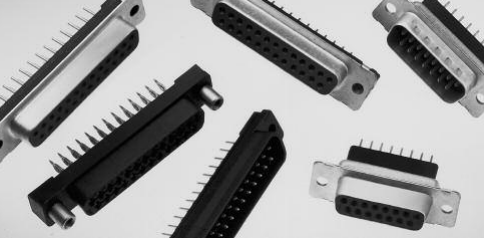

Raychem瑞侃 (45).png

產品事實：

■阻燃熱塑性機殼材質，UL94V-0額定值

■HD-20直角連接器可在9、15、25和37個部位（機殼規格1到4）的插頭和插座版本中應用；一些型號有50個部位（機殼規格5）

■HD-20層疊連接器可在9/9、15/15、25/25和37/37部位（機殼規格1到4）的插座上、插頭上和組合版本中應用

■HD-22直角插座連接器有15、26、44、62和78個部位（機殼規格1到5）

■與全金屬外殼連接器適配的成本低前金屬外殼設計

■一體式boardlock版本在焊接前將貼完的連接器穩固到pc板上

■HD-20和HD-22連接器接觸點有電鍍類型，以滿足其他的應用

■HD-22直角貼式連接器是為高溫度應用而設計的

■HD-20和HD-22連接器中均有整體穩固的4-40螺紋插進件和螺紋鎖

■連接器可與規格滿足MIL-C-24308的任何規格20或22的超小型D連接器互相配備

深圳市立維創展科技作為Raychem瑞侃代理商，提供Raychem瑞侃熱縮管、電纜線纜、防波套、模縮套、死接頭、多芯電纜導線、焊錫環，并具備國內外優勢渠道、價格優勢，歡迎咨詢。

詳情了解Raychem熱縮管請點擊：http://www.ckk6s.cn/brand/33.html

產品描述	Marketing Part Number	產品	中心線（間距）	連接器外形	接合固定	接合固定類型
50 PLUG RA/MS STD	205869-1	205869-1	2.77 mm	標準	不帶
50 PLUG RA/MS STD	205869-2	205869-2	2.77 mm	標準	不帶
50 PLUG RA/MS STD	5205869-2	5205869-2	2.74 mm	標準	不帶
50 PLUG RA/MS STD	5745355-4	5745355-4	2.77 mm	高	帶有	安裝螺釘
50 PLUG RA/MS STD (SL)	5747497-4	5747497-4	2.74 mm	高	帶有	母端螺釘鎖，4-40 UNC
50 PLUG RA/MS STD (SL)	747497-4	747497-4	2.74 mm	高	帶有	母端螺釘鎖，4-40 UNC
