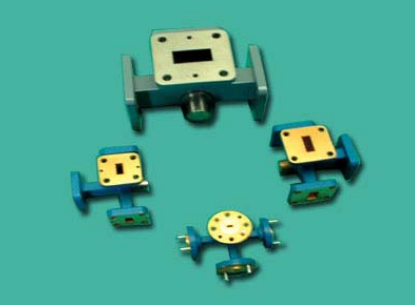

?WENTEQ波導支路三通WMT系列

發布時間：2023-03-03 16:41:53 瀏覽：1041

WENTEQ波導支路三通是種四端口，0°或180°混合分配器，在波導中獲得。在sigma端口（H-臂）的入射信號被等分別在共線端口之間，而且形成的信號是同相的。與此同時，在Delta端口（E臂）上入射的信號同樣在共線端口之間平均分配，但形成的信號是180°的相位差。WENTEQ波導支路三通的常見工作頻帶寬度可以滿足20%的帶寬。產品定制可包含2.6-110GHz工作頻段。

主要特征

?低插入損耗

?高隔離

?極好的端口對稱性

主要應用

?功率分配器/組合器

?單脈沖雙工器

?3dB耦合器

WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。

詳情了解WENTEQ請點擊：http://www.ckk6s.cn/brand/29.html

Part No.	Frequency Range, GHz	Waveguide sizes	Flange Type	Isolation (dB)	Symmetry (dB)	VSWR, E/H	Dimensions (mm)
Part No.	Frequency Range, GHz	Waveguide sizes	Flange Type	Isolation (dB)	Symmetry (dB)	VSWR, E/H	A	B	H
WMT090-01	8.2~12.4	WR-90	UG39/U	30	0.3	1.25:1	80	40	40
WMT075-01	10.0~15.0	WR-75	UBR120	30	0.3	1.25:1	70	35	35
WMT062-01	12.0~18.0	WR-62	UG419/U	30	0.3	1.25:1	60	30	30
WMT051-01	15.0~22.0	WR-51	UG595/U	30	0.3	1.25:1	50	30	30
WMT042-01	18.0~26.5	WR-42	UG595/U	30	0.3	1.25:1	45	25	25
WMT034-01	22.0~33.0	WR-34	UG1530/U	30	0.3	1.25:1	45	25	25
WMT028-01	26.5~40.0	WR-28	UG599/U	30	0.3	1.25:1	45	25	25
WMT022-01	33.0~50.0	WR-22	UG383/U	30	0.3	1.25:1	45	25	25
WMT019-01	40.0~60.0	WR-19	EG383/U	30	0.3	1.25:1	45	25	25
WMT015-01	50.0~75.0	WR-15	UG385/U	30	0.3	1.25:1	45	25	25
WMT012-01	60.0~90.0	WR-12	UG387/U	30	0.3	1.25:1	45	25	25
WMT010-01	75.0~110.0	WR-10	UG387/U	30	0.3	1.25:1	45	25	25
