?ARRA微型混合耦合器 180? SMA

發布時間：2023-04-23 16:42:28 瀏覽：1295

微混合耦合器或混合耦合器適合于將一個輸入信號等分成多個輸出信號，具備180度。輸出相互轉換。混合耦合器還能夠組成兩個輸入信號，從而確保兩個輸入信號相互高度隔離。這款經久耐用的無源器件選用SMA和N型同軸連接器，主要用于0.05至18.0GHz頻率段，是商業、工業化和軍事應用領域的理想選擇。

ARRA的小型180°混合耦合器在端口處相互提供±8度的優異相位平衡。根據8GHz和±10度。常見的振幅平衡為±0.5dB至18GHz。ARRA微型同軸混合器能夠在18GHz頻率范圍內實現高于10dB的端口處隔離，可解決高至50W均值（CW）功率電平和高至1kW的最高值功率電平，所有型號規格插入損耗均低于1dB。

一般規格

射頻功率：均值50瓦，最高值1KW

連接器：SMA母頭，N型可供選擇

材質：主體-鋁

連接器-MIL-C-39012

表層處理：主體-滿足Mil-C-22750標準化的鋁制ARRABlue

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://www.ckk6s.cn/brand/48.html

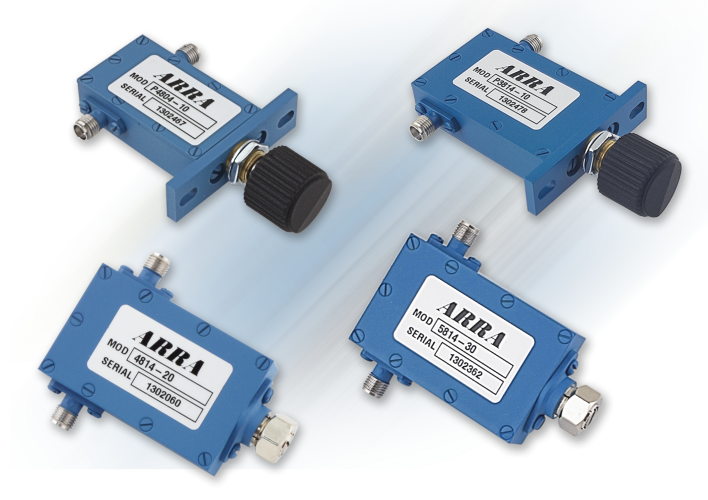

ARRA (2).png

180° 混合耦合器
頻率范圍 (GHz)	隔離度 (MindB)	駐波比(Max)	插入損耗 (Max dB)	幅度平衡(±dB)	相位平衡(±deg)	尺寸 - 英寸				型號
頻率范圍 (GHz)	隔離度 (MindB)	駐波比(Max)	插入損耗 (Max dB)	幅度平衡(±dB)	相位平衡(±deg)	A	B	C	D	型號
0.5-1.0	20	1.30	0.4	0.50	6	2.75	4.00	3.812	2.57	2194-180
0.7-1.4	20	1.35	0.4	0.50	6	2.50	3.50	3.312	1.83	2-3194-180
1.0-2.0	20	1.35	0.5	0.50	6	2.25	3.00	2.812	1.28	3194-180
2.0-4.0	20	1.50	0.6	0.50	6	1.50	2.00	1.812	1.12	4194-180
2.6-5.2	20	1.50	0.6	0.50	6	1.50	2.00	1.812	1.12	4-5194-180
4.0-8.0	15	1.60	0.7	0.50	8	1.25	1.25	1.062	0.50	5194-180
7.0-12.4	15	1.80	1.0	0.50	10	1.25	1.25	1.062	0.50	6194-180
12.4-18.0	10	2.00	1.5	0.50	10	1.25	1.25	1.062	0.50	9194-180
