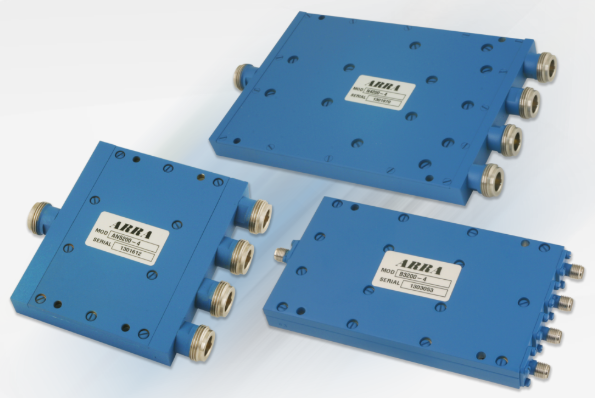

ARRA 4路功率分配器和組合器：N型

發布時間：2023-08-29 16:40:17 瀏覽：911

功率分配器和組合器是在全球范圍內用作微波射頻、中高頻和微波系統的無源器件。

ARRA提供倍頻程、多倍頻程和窄帶規格的4路功率分配器和組合器。4路功率分配器和組合器包含0.005至18.0GHz不同頻率段，在輸出接口之間提供高隔離度，且具備優異的波幅和相位平衡。針對倍頻程和多倍頻程型號，插入損耗在18GHz范圍內大多數高于1dB。4路功率分配器和組合器在18GHz范圍內的最糟情況波幅平衡為±0.5dB，而最糟情況相位平衡為±6度。主要用于18GHz的4路功率分配器和組合器。

4路功率分配器和組合器適用于國防和消費市場，并適合于航天工程、有線和無線通信網絡，其中射頻微波信號需要以最低的波幅和相位失真進行調整或組合。

一般規格

頻率段：0.005至12.4GHz

射頻功率：均值20瓦，

最高值1kW（負載VSWR1.3）

連接器：N母頭

材質：主體：鋁

連接器：MIL-C-39012

表層處理：ARRA藍色，滿足MIL-C-22750

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://www.ckk6s.cn/brand/48.html

倍頻程和多倍頻程 N 型型號
頻率范圍 (GHz)	隔離度（最小分貝）	駐波比（最大）	插入損耗（最大 dB）	幅度平衡（±dB）	相位平衡（±dB）	大綱	型號
0.005-0.5	18	1.40	0.75	0.3	3	1	AN0200-4
0.5-1.0	20	1.30	0.50	0.3	3	2	N2200-4
1.0-2.0	20	1.35	0.50	0.3	3	3	N3200-4
2.0-4.0	18	1.50	0.50	0.3	3	4	N4200-4
4.0-8.0	18	1.60	0.6	0.2	3	5	N5200-2
4.0-8.0	14	2.00	0.90	0.5	5	5	AN5200-4
8.0-12.4	17	1.70	1.20	0.5	6	6	BN6200-4
