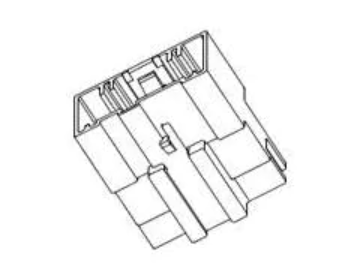

?30968-1127非密封式連接器Molex(莫仕)現貨
發布時間:2023-12-05 16:53:54 瀏覽:5976
Molex(莫仕)30968-1127非密封式連接器為非密封式領域提供節約空間的靈活選擇。30968-1127單排和雙列連接器滿足各種非密封式USCAR-2第2級需求。正向定位確保合理插配,TPA性能增加端子粘附力。單排連接器系統包括垂直和直角四電源電路排針、公母和母線插拔式連接器組合而成,能提供3至6電源電路配置。單排系統中的所有端子都能夠滿足高至10.0A的低信號和低耗能應用領域。雙排連接器領域提供6至20電源電路配置,及其24路混合型連接器。各個雙排系統端子都能夠滿足高至7.0A的低信號和低耗能應用領域。
特征
滿足USCAR2級需求
防鏟機殼
終端部位保證(TPA)
正鎖在搭配情況下發出咔噠聲
根據USCAR顏色分辨方案的3倍偏振選擇(黑色、灰色和棕色)
公接頭上可選擇的卡夾插槽(或盆景插槽)性能
應用領域
汽車和商用車
電機驅動系統
舒適性設備、娛樂系統和駕駛輔助系統
車載電子產品
安全性/汽車底盤
車載系統
規范
2.54mm間隔
22AWG至18AWG范圍
10.0A最高額定電流
500VDC最高電壓
20mΩ最高電阻值
500VDC電介質耐受電壓
20MΩ最小絕緣電阻
SPS+30%玻璃密封材料
銅合金接觸點
-40°C至+100°C溫度范圍
