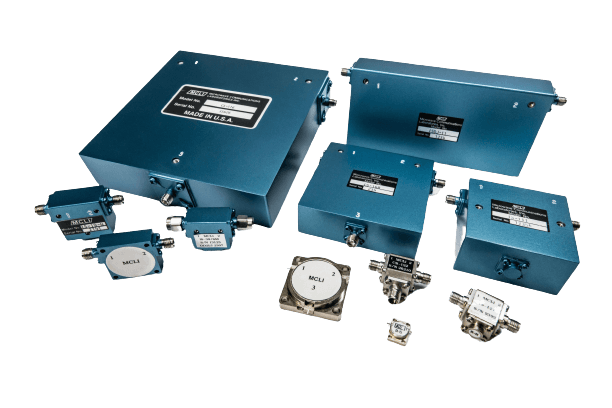

?CSW系列波導環形器5.9 - 26.5 GHz MCLI

發布時間：2024-01-19 16:56:57 瀏覽：1024

波導環行器是種微波射頻元器件，適合用在微波組件中分配或組合功率。通常由一個同軸波導和多個同軸端口組合而成。在環中，微波信號能夠沿環傳輸，并且在不同端口之間分配或組合。波導環行器在微波組件設計上具有廣泛的技術應用，特別是在無線通信網絡中。其功能包含數據信號配置、功率合并、匹配電阻、頻率選擇等。波導環行器也可作為天線陣列、射頻前端和其它電源電路，以加強系統穩定性和提高工作效率。

部分	頻率范圍 (GHz)		插入損耗（dB）	隔離度（dB）	駐波比輸入/輸出	平均功率(W)
部分	min	max	插入損耗（dB）	隔離度（dB）	駐波比輸入/輸出	平均功率(W)
CSW-18	5.9	7.125	0.20	28	1.08:1	25
CSW-1	7.1	7.8	0.2	23	1.15:1	200
CSW-2	7.8	8.5	0.2	23	1.15:1	200
CSW-3	8.5	9.6	0.2	22	1.20:1	200
CSW-4	9.0	10.0	0.2	22	1.18:1	200
CSW-37	9.1	9.5	0.2	23	N/A	4
CSW-42	9.3	9.8	0.2	22	1.18:1	63
CSW-41	9.5	10.5	0.2	20	1.25:1	130
CSW-5	10.0	11.0	0.2	22	1.18:1	200
CSW-6	10.7	11.7	0.2	22	1.18:1	200
CSW-7	10.7	11.7	0.25	21	1.20:1	100
CSW-8	11.5	12.6	0.25	21	1.20:1	100
CSW-9	12.75	13.5	0.25	21	1.20:1	100
CSW-29	12.75	14.5	0.2	23	1.15:1	500
CSW-10	13.0	14.5	0.25	21	1.20:1	100
CSW-11	13.5	14.5	0.3	21	1.20:1	100
CSW-12	14.0	15.3	0.3	21	1.20:1	100
CSW-13	14.0	16.0	0.3	20	1.25:1	100
CSW-14	16.0	17.0	0.3	21	1.20:1	100
CSW-35	17.0	18.0	0.30	21	1.20:1	100
CSW-28	24.12	25	0.20	25	1.11:1	50
CSW-30	24.2	26.5	0.3	20	1.25:1	5
