AD5174BRMZ-10高精度1024位單通道數字變阻器ADI
發布時間：2024-04-09 09:23:20 瀏覽：5332

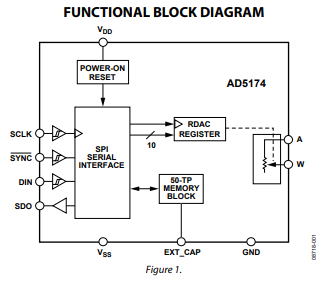

AD5174BRMZ-10是一款集高性能可變電阻與非易失性存儲器(NVM)于一體的單通道1024位數字變阻器，采用緊湊型封裝設計。該器件支持±2.5
V至±2.75 V雙電源供電或2.7 V至5.5 V單電源供電，提供高達50次的可編程(50-TP)存儲器功能。
AD5174可通過SPI數字接口進行游標設置控制。在將電阻值編程寫入50-TP存儲器之前，可以無限次調整。該器件不需要外部電壓源來輔助熔斷熔絲，并提供50次編程機會。一旦激活50-TP模式，熔斷熔絲指令將固定電阻位置(類似于涂覆環氧樹脂在機械式調節器上)。
此外，AD5174提供了兩種封裝選擇：3 mm × 3
mm的10引腳LFCSP和10引腳MSOP，可適應工作溫度范圍為?40°C至+125°C的擴展工業環境需求。
主要特點:
- 單通道、1024位分辨率
- 標稱電阻：10 kΩ
- 50次可編程(50-TP)游標存儲器
- 溫度系數(變阻器模式)：35 ppm/°C
- 單電源供電：2.7 V至5.5 V;雙電源供電：±2.5 V至±2.75 V(交流或雙極性工作模式)
- SPI兼容型接口
- 游標設置和存儲器回讀
- 上電時從存儲器刷新
- 電阻容差存儲在存儲器中
- 封裝：3 mm x 3 mm x 0.8 mm薄型LFCSP、以及3 mm × 4.9 mm × 1.1 mm緊湊型MSOP
應用領域:
- 機械變阻器替代品
- 運算放大器增益控制
- 儀器儀表增益、失調電壓調整
- 可編程電壓至電流轉換
- 可編程濾波器、延遲、時間常數
- 可編程電源
- 傳感器校準
產品型號：
| Model' | RAB(kQ) | Resolution | Temperature Range | Package Description | Packaqe Option | Branding |
AD5174BRMZ-10
| 10
| 1,024
| -40℃ to +125℃
| 10-Lead MSOP
| RM-10
| DDT
|
| AD5174BRMZ-10-RL7 | 10 | 1,024 | -40℃ to +125℃ | 10-Lead MSOP | RM-10 | DDT |
| AD5174BCPZ-10-RL7 | 10 | 1,024 | -40℃ to +125℃ | 10-Lead LFCSP_WD | CP-10-9 | DEF |
深圳市立維創展科技是ADI的經銷商。ADI芯片產品供應：放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖和光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處置器和DSP、射頻和圖形處置器、開關和分路器等。
大部分產品，均提供現貨庫存供貨。*部分型號需申請出口許可 ，歡迎咨詢！！！
