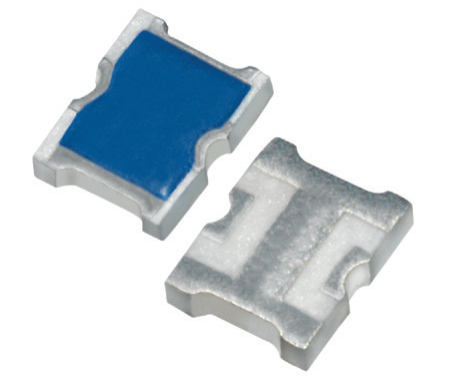

TT9 SMT系列寬帶表面貼裝固定衰減器RF-Labs

發布時間：2024-05-10 08:41:59 瀏覽：990


　　TT9 SMT系列寬帶表面貼裝固定衰減器是RF-Labs一款適用于DC-20 GHz寬帶應用的高性能固定衰減器。該產品具有以下特點和優點：

　　特點：

　　1. 占地面積小;

　　2. 高功率處理能力;

　　3. 采用表面安裝技術;

　　4. 提供低駐波比;

　　5. 安裝方便;

　　6. 具有寬衰減范圍功能。

　　優點：

　　1. TT9 SMT系列衰減器的尺寸較小，體積為1.78毫米 x 1.62毫米，適合空間有限的應用;

　　2. 可以處理高達500毫瓦的輸入功率;

　　3. 提供多種衰減值選項，范圍從0至10 dB。

　　此外，TT9 SMT系列衰減器還具有廣泛的應用領域，包括移動網絡、廣播、大功率放大器、光電隔離器/串聯員、軍事和儀器等。

Mounting Configuration		Surface Mount (SMT)
Options
Electrical
Nominal Impedance Frequency Range Attenuation Values Available Attenuation Accuracy Input Power Cw Peak Powe VSWR	50 ghms
	DC -20 GHz
	1-10 in 1 dB Increments
	ATTENUATION ACCURACY
	Attenuation Value(dB	DC-15 GHz	15-20 GHz
	0-4 5-10	±0.5 ±0.5	±0.5 ±0.75
	500 Milliwatts Max up to 125°C(See derating curve
	5 Watts based on 10 μS pulse width @1%Duty Cycle
	1.40:1 Typical DC-20 GHz,1.70:1 Max 10-20 GHz
Environmental
Operating Temperature Storage Temperature Moisture Sensitivity Leve	-55* to+150°℃
	-65* to+150°℃
	MSL 1 -Unlimited
Mechanical
Substrate Materlal Resistive Film Terminal Material Protective Coating	Alumina(Al,O)96%
	Thick Film
	Thick Film
	Polyme
Finish Qption Blank -F	Solder Plated (Sn60/Pb40
	Silver Plated (RoHS Compliant
Marking
None
Quality Assurance
	Sample visual and mechanical Inspection -1.0 AQL per mechnical drawing requirements Periodic electrical inspection performed for commerical grade products. High reliability tested products are available per MIL-PRF-55342
Packaging
Standard Packaqing	Tape and Reel or Waffle Pack
