AM02018038MD-3H寬帶功率放大器模塊AMCOM

發布時間：2024-06-21 08:43:53 瀏覽：861

　　AMCOM的AM02018038MD-3H是一款高性能的寬帶功率放大器模塊，專為廣泛的應用場景設計。該模塊在2至18 GHz的寬頻帶范圍內提供卓越的性能，適用于多種通信和測量設備。

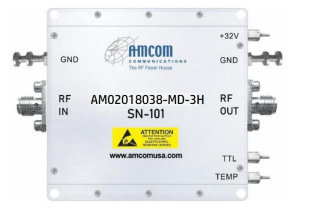

AM02018038MD-3H寬帶功率放大器模塊AMCOM

　　主要特性：

　　1. 寬工作頻帶：覆蓋2至18 GHz，適合多種寬帶應用。

　　2. 高輸出功率：通常能提供38.5 dBm的連續輸出功率，確保信號的遠距離傳輸和強穿透力。

　　3. 高增益：30 dB的小信號增益，有效放大輸入信號。

　　4. 阻抗匹配：輸入/輸出阻抗匹配到50歐姆，確保最佳信號傳輸。

　　5. TTL控制：提供數字控制接口，便于集成到自動化系統中。

　　6. 溫度監控：內置溫度傳感器，實時監控模塊溫度。

　　7. 過熱保護：當溫度超過95°C時，模塊會自動關閉以保護設備。

　　主要應用：

　　1. 軟件無線電：支持軟件定義的無線通信系統。

　　2. 寬帶通信：適用于需要寬頻帶和高功率輸出的通信系統。

　　3. 儀器儀表及測量設備：為高精度的測量設備提供穩定的信號放大。

　　4. 軍事和航空航天：在極端環境下仍能保持高性能，適合軍事通信和航空設備。

　　規格參數：

Parameters	Minimum	Typical **	Maximum
Frequency	3-15 GHz	2-18 GHz
Small Signal Gain	25 dB	30 dB
Gain Ripple		±3 dB	±5 dB
Psat @Pin =10 dBm	34 dBm	365 dBm
Psat @Pin =15 dBm	36 dBm	38.5 dBm
lds Max		1.9 A
Noise Figure		4.5dB	8dB
Input Return Loss		10 dB
Dutput Retum Loss		7 dB
Temperature Sensor Output (V)	Vout=0.45V+(10mn x Temp in Celsius) e.g for (50°℃):Vou=0.45+.01x50=0.95V
TTL RF ON/OFF	<1V for OFF , >2.5 Vfor ON

　　該模塊的設計緊湊，尺寸為2.2英寸(長)x 2.2英寸(寬)x 0.65英寸(高)，重量輕，便于集成到各種設備中。同時，模塊配備有四個螺絲孔，方便安裝散熱片，確保在長時間工作下仍能保持穩定的性能。

深圳立維創展是AMCOM功率放大器的代理銷售，主營AMCOM的功率放大器，如：射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器，功率放大器，開關，衰減器，移相器以及上/下邊變頻器的定制，歡迎咨詢。
