M3743QW1A雙平衡混頻器MITEQ

發布時間：2024-08-16 09:17:35 瀏覽：853

M3743QW1A雙平衡混頻器MITEQ

　　MITEQ的M3743QW1A雙平衡混頻器是MITEQ一款專為Q波段下變頻SATCOM市場設計的高性能設備。以下是該混頻器的主要特點和性能介紹：

　　應用領域

　　Q波段下變頻SATCOM市場：M3743QW1A混頻器特別設計用于衛星通信(SATCOM)領域，尤其是在Q波段(37至43 GHz)進行信號的下變頻處理。

　　功能

　　上行或下行轉換器：該混頻器可以作為上行轉換器(將較低頻率的信號轉換到Q波段)或下行轉換器(將Q波段的信號轉換到較低頻率)。

　　直接向下轉換：能夠將Q波段的信號直接轉換到DC至18 GHz之間的任何頻率。

　　關鍵特性

　　RF/LO覆蓋范圍：37至43 GHz，適用于Q波段的操作。

　　IF操作范圍：直流至18 GHz。

　　功率范圍：+17至+20 dBm。

　　輸入1dB壓縮點：+5 dBm典型值。

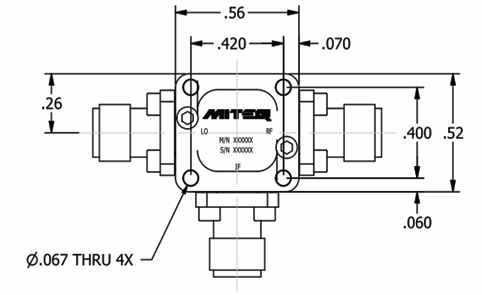

　　包裝：Connecterized。

　　規格參數：

ELECTRICAL SPECIFICATIONS
INPUT PARAMETERS	CONDITION	UNITS	MIN.	TYP.	MAX.
RF frequencyrange		GHz	37		43
RF VSWR(RF=-10 dBm,LO=+17 dBm)	37 to 43 GHz	Ratio		2.0:1	一
LO frequency range		GHz	24	一	37
LO power range		dBm	+17	+18.5	+20
LO VSWR(LO=+17 dBm)	24 to 37 GHz	Ratio		2.5:1
TRANSFER CHARACTERISTICS	CONDITION	UNITS	MIN.	TYP.	MAX.
Conversion loss(IF=12.5 to 18.5 GHz,LO=+17 dBm) LO=24.5 GHz	37 to 43 GHz	dB		10	12
Conversion loss(IF=DC to 6 GHz,LO=37 GHz) LO=+17dBm	37 to 43 GHz	dB		8
Single-sideband noise figure	37 to 43 GHz	dB		11
LO-to-RF isolation	37 to 43 GHz	dB	25	30
LO-to-IF isolation	37 to 43 GHz	dB		35
RF-to-IF isolation	37 to 43 GHz	dB		30
Input power at 1dBcompression	LO=+17 dBm	dBm	一	+5
Input two-tone third-order intercept point	LO=+17 dBm	dBm		+13	一
OUTPUT PARAMETERS	CONDITION	UNITS	MIN.	TYP	MAX.
IF frequency range	3 dB Bandwidth	GHz	一	DC to 18
IF VSWR (IF=-10 dBm,LO=+17 dBm)		Ratio		2.0:1

深圳市立維創展科技有限公司，依據加拿大總公司地理優勢，針對MITEQ產品線，無論收購并購如何變化，始終擅長MITEQ產品線訂貨渠道和售后服務支持，歡迎與我們的銷售代理聯絡。
