DB50010箱式多路耦合器North Hills

發布時間：2024-08-26 09:37:52 瀏覽：6052

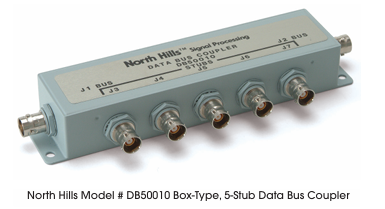

DB50010箱式多路耦合器North Hills

　　DB50010箱式多路耦合器是由North Hills公司生產的一款符合MIL-STD-1553標準的設備，專為航空電子系統中的信號分配和管理設計。這款耦合器具有以下特點和優勢：

　　特點：

　　多分支端口：配備8個變壓器耦合的分支端口，適用于多路信號的分配。

　　高共模抑制：提供優于45 dB的共模抑制(CMR。

　　行業標準連接器：采用所有行業標準連接器。

　　高抗電磁干擾：設計有強大的電磁干擾防護能力。

　　優勢：已通過飛行驗證、低成本和現貨供應。

　　電氣規格：

　　下垂：最大20%(250 kHz)

　　過沖和振鈴：±1.0V峰值(250 kHz方波，上升和下降時間為100 ns)

　　共模抑制：最小-45.0 dB(1 MHz時)

　　故障保護：59Ω±1%，每MIL-R-39007, 1瓦

　　變比：1:1.41

　　分支電壓：1.0Vpk至14.0Vpk，變壓器耦合

　　工作溫度范圍：-55℃至+125℃

　　儲存溫度范圍：-55℃至+150℃

　　電氣說明：R1=R2=59Ω(每MIL-R-39007，1瓦)，$ Z_s $=名義線路阻抗為總線78Ω，N=1.41.

　　材料規格：

　　外殼：0.031 CRS

　　基座板：0.043 CRS

　　表面處理：熱鍍錫浸漬

　　顏色：MIL-E-15090 L.I. 藍色搪瓷

　　DB50010箱式多路耦合器不僅適用于航空應用，還因其價格適中，非常適合用于測試和開發應用。此外，North Hills公司可根據要求提供全面的環境資格報告，包括槍擊振動和機械圖紙，以滿足更嚴格的項目需求。

　　型號：

Model #	#of Stubs	Input Imp. (2)	Trompeter Connector (Or Equivalent)		Length (inch)	Weight (g)	Terminator (recomm.)
			Female	Mating
DB20010 NH12864 DB30010 DB40010 DB50010 DB20020 DB30020 DB40020 DB50020 DB20030 DB30030 DB40030 DB50030 DB20040 DB30040 DB40040 DB50040 DB60010 DB80031 DB80091	2 2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5 6 8 8	*1500 1500 1000 750 600 1500 1000 750 600 1500 1000 750 600 1500 1000 750 600 500 375 375	BJ77 BJ77 BJ77 BJ77 BJ77 BJ371 BJ371 BJ371 BJ371 BJ157 BJ157 BJ157 BJ157 BJ3150 BJ3150 BJ3150 BJ3150 BJ77 BJ157 BJ77	PL75 PL75 PL75 PL75 PL75 PL375 PL375 PL375 PL375 PL]55 PL155 PL155 PL155 PL3155 PL3155 PL3155 PL3155 PL75 PL155 PL75	3.125 2.25 4.000 4.875 5.750 3.125 4.000 4.875 5.750 3.125 4.000 4.875 5.750 3.125 4.000 4.875 5.750 8.28 8.28 8.28	160 150 206 256 300 160 206 256 300 175 196 276 316 175 196 276 286 500 590 590	RT500078 RT500078 RT500078 RT500078 RT500078 RT600078 RT600078 RT600078 RT600078 RT700078 RT700078 RT700078 RT700078 RT800078 RT800078 RT800078 RT800078 RT500078 RT700078 RT500078

深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
