LTC2686數模轉換器(DAC)

發布時間：2024-08-28 09:34:49 瀏覽：5959

LTC2686數模轉換器(DAC)

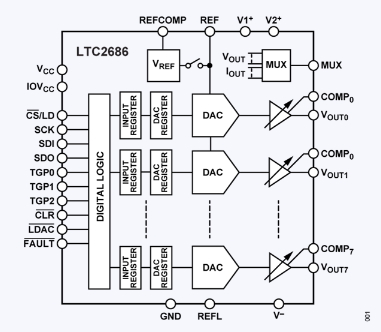

　　LTC2686是一款高性能的8通道、16位數模轉換器(DAC)，集成了精密基準電壓源，專為需要高精度和多功能性的應用設計。以下是該DAC的主要特點和功能：

　　主要特點

　　通道數量與分辨率：LTC2686提供8個獨立的DAC通道，每個通道具有16位分辨率。

　　輸出范圍：每個通道的輸出范圍可以獨立編程，支持多種輸出范圍，包括0 V至5 V、0 V至10 V、±5 V、±10 V和±15 V。

　　單調性：該DAC保證單調性，確保在所有操作條件下輸出電壓的連續性和可預測性。

　　輸出緩沖器：內置軌到軌輸出緩沖器，能夠提供或吸收高達55 mA的電流。

　　基準電壓源：內部4.096 V精密基準電壓源，支持高精度輸出電壓設置。外部基準電壓源也可用于擴展范圍選項。

　　可編程失調和增益：通過可編程失調和增益寄存器，進一步提高DAC輸出的精度。

　　接口：支持SPI和MICROWIRE兼容的三線串行接口，可在低至1.71 V的邏輯電平和高達50 MHz的時鐘頻率下工作。

　　封裝：提供6 mm x 6 mm的40引腳LFCSP和4.5 mm × 4.5 mm的64引腳WLCSP兩種封裝選項。

　　應用領域

　　LTC2686適用于多種高精度控制和測量應用，包括：

　　- 光纖網絡

　　- 儀器儀表

　　- 數據采集

　　- 自動測試設備

　　- 過程控制和工業自動化

　　其他特性

　　INL誤差：最大積分非線性(INL)誤差為±3 LSB(LTC2686-16)和±0.75 LSB(LTC2686-12)。

　　溫度穩定性：基準電壓源的溫度穩定性為±10 ppm/°C(最大值)。

　　多路復用器：模擬多路復用器簡化了輸出電壓、負載電流和結溫的測量。

　　電源：支持靈活的單電源或雙電源供電。
