AGS555增益控制放大器Teledyne

發布時間：2024-10-08 09:09:17 瀏覽：5499

　　AGS555 是 Teledyne 公司推出的一款高性能薄膜增益控制放大器，專為需要精確增益控制和寬頻率范圍的應用而設計。該產品采用先進的薄膜技術，確保了卓越的性能和可靠性，適用于各種高要求的電子系統。

AGS555增益控制放大器Teledyne

　　主要特性

　　高增益：AGS555 提供了高達 27.0 dB 的典型增益。

　　寬 AGC 范圍：在控制電壓從 0 到 5V 的范圍內，AGS555 能夠?qū)崿F(xiàn) ±30.0 dB 的增益控制。

　　高性能薄膜

　　表面貼裝 TO-8 封裝.

　　規格參數：

Parameter	Typical	0 to 50℃	-55 to +85°℃
Frequency (Min.)	5-600 MHz	10-500 MHz	10-500 MHz
Gain(Min.)	27.0 dB	26.0 dB	25.5 dB
Gain Flatness(Max.)t	±0.5 dB	±0.7 dB	±0.8 dB
AGC Range (Min.)	30 dB	26 dB
Noise Figure(Max.)t	5.0 dB	6.0 dB	6.5 dB
SWR (Max.) Input/Output	1.6:1	2.0:1	2.0:1
PowerOutput (Min.)@1dB comp.t	+11.5 dBm	+10.0 dBm	+7.0 dBm
Response Time Full AGC	<10 μsec	12 μsec	12 μsec
DC Current (Max.) Bias	45 mA	51 mA	55 mA
DCCurrent (Max.) VoA	0 to 10 mA	15 mA	18 mA

　　中間調制性能@ 25°C(典型值)：

　　二次諧波截取點：36 dBm

　　二次音頻截取點：30 dBm

　　三次音頻截取點：20 dBm

　　絕對最大額定值：

　　存儲溫度：-62至125°C

　　最大殼體溫度：+125°C

　　最大直流電壓：+10V

　　最大連續RF輸入功率：+10 dBm

　　最大短期RF輸入功率(1分鐘最大)：50mW

　　最大峰值功率(3秒最大)：0.5W

　　燒毀溫度：+125°C

　　熱阻抗：+39°C/Watt

　　結溫升高：+12.3°C

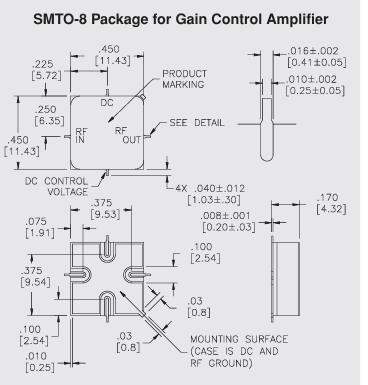

　　物理尺寸

　　AGS555 采用緊湊的表面貼裝 TO-8 封裝，具體尺寸參數詳見圖表。該封裝設計不僅便于集成，還能有效散熱，確保產品在各種工作條件下的穩定運行。

深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器，頻率1MHz~220GHz，功率mW~10kW，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。
