?CHA5014-99F X波段功率放大器
發布時間:2024-11-20 16:52:37 瀏覽:305
CHA5014-99F致力于X波段應用開發的單片兩級中等功率放大器。CHA5014-99F主要用于需要對溫度弱敏感的輸出功率的系統。
CHA5014-99F選用GaInP HBT工藝技術,選用橫穿基板的通孔和氣橋。氮化合物層保護晶體管和無源器件。
CHA5014-99F采用獨特的控制回路來保持溫度下的輸出功率。
主要特征
30dBm飽和輸出功率
溫度補償輸出功率

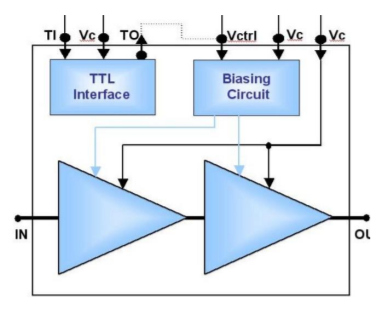

兩種偏置模式:
-TTL接口數字控制
-致力于偏置電路的模擬控制
靜態偏置點:8.5V@230mA
封裝尺寸:2.87 x 1.37 x 0.1mm3
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | |
min | max | ||||||||
CHA5014-99F | 8.5 | 11 | 20 | - | 29 | 30 | 230 | 8.5 | Die |
