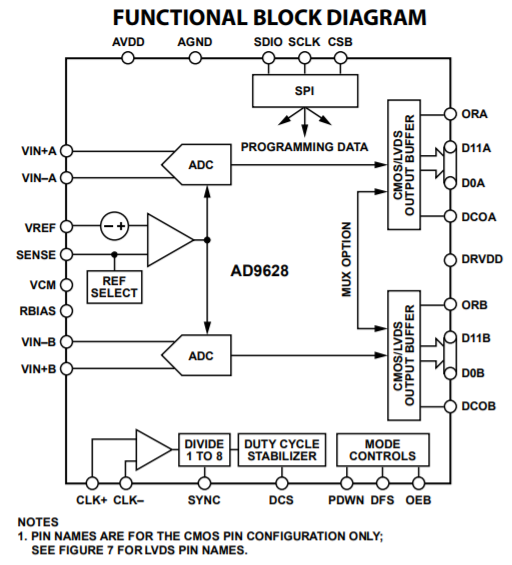

AD9628是個單片式、雙通道、1.8V電源模塊、12位、125 MSPS/105 MSPS模數轉換器（ADC）。AD9628具備高可靠性采樣和保持電源電路及其芯片中的電壓標準。

AD9628通過多級差分生產線架構設計，具備輸出糾錯邏輯性，能夠在125 MSPS數據傳輸速率下提供12位精密度，并確保在整體作業溫度范圍內沒有丟失編碼。

ADC包括幾個致力于最大限度地提高靈活性和極小化系統成本的功能性，例如可編程時鐘和數據對齊及其可編程數字測試模式形成。適用的數字測試模式包括內置的可預測性和偽隨機模式，并且通過串行端口接口（SPI）輸入的自定義用戶定義測試模式。

差分時鐘輸入控制所有內部轉換周期。可選擇的pwm占空比穩定器（DCS）補償時鐘pwm占空比的大幅度改變，從而確保優異的ADC使用性能。

數字輸出數據以偏移二進制、格雷碼或二進制補碼格式呈現。為所有ADC通道提供數據輸出時鐘（DCO），以保障接收邏輯性的正確暫存器定時。支持1.8 V CMOS或LVDS輸出邏輯電平。輸出數據也能夠多路復用到單獨輸出總線上。

AD9628提供具有RoHS標準的64導聯LFCSP，主要用于工業環境溫度（-40°C至+85°C）.

特征

1.8V模擬電源操控

1.8 V CMOS或LVDS輸出

信噪比=71.2 dBFS@70 MHz

SFDR=93 dBc@70 MHz

低功率：101 mW/通道@125 MSPS

650MHz帶寬的差分模擬輸入

中頻采樣頻率高達200 MHz

片上電壓標準和采樣保持電源電路

2 V p-p差分模擬輸入

DNL=±0.25磅/秒

串行端口控制選擇

偏移二進制、格雷碼或二進制補碼數據格式

可選擇時鐘pwm占空比穩定器

整數1比8輸入時鐘分頻器

數據輸出多路復用選擇

內嵌可選擇的數字測試模式形成

節能省電模式

應用可編程時鐘和數據對數據進行時鐘輸出

兩端對齊

應用

通信網絡

分集無線通信系統

多模數字接收機

GSM、EDGE、W-CDMA、LTE、，

CDMA2000、WiMAX、TD-SCDMA

I/Q解調系統

智能天線系統

寬帶數據應用

電源供電設備

便攜式示波器

便攜式醫學影像技術

超聲波原理

雷達探測/激光雷達

深圳市立維創展科技是ADI的經銷商。ADI芯片產品供應：放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖和光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處置器和DSP、射頻和圖形處置器、開關和分路器等。

大部分產品，均提供現貨庫存供貨。

*部分型號需申請出口許可

相關型號器件：

AD9628BCPZRL7-125

AD9628BCPZRL7-105

AD9628BCPZ-125

AD9628BCPZ-105

AD9628-125EBZ
