CHA4253-FAB Ku,K波段中功率放大器
發布時間:2024-12-02 17:16:01 瀏覽:427
CHA4253-FAB是個四級單片GaAs中功率放大器電路,在1dB壓縮點下提供23.5dBm的輸出功率。
CHA4253-FAB致力于廣泛應用、商業領域、軍事和商業服務通信系統需求設計。CHA4253-FAB選用內部穩定空間判定的0.15μm柵極尺寸pHEMT工藝技術。
CHA4253-FAB選用塑料封裝供應。
-
主要特征
寬帶性能:17-21GHz

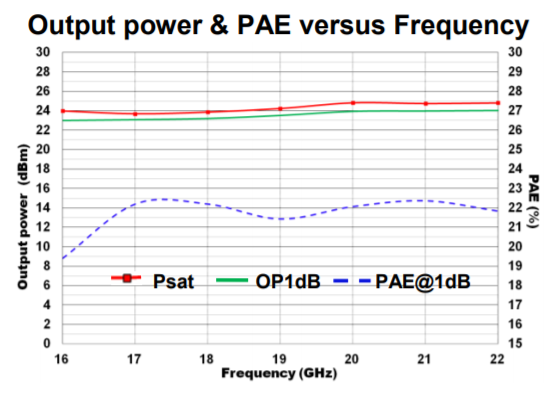

23.5dBm Pout,1dB增益壓縮
26dB線性增益
33dBm輸出IP3
直流電偏置電壓:Vd=4.0V,Id=230mA
20導線SMD
6x6mm2金屬陶瓷密封性封裝
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | ||
min | max | |||||||||
CHA4253-FAB | 17 | 21 | 26 | 33 | 23.5 | 24.5 | 230 | 4 | Hermetic SMD | |
