?SemiGen電感器線圈
發布時間：2024-12-09 17:07:33 瀏覽：335

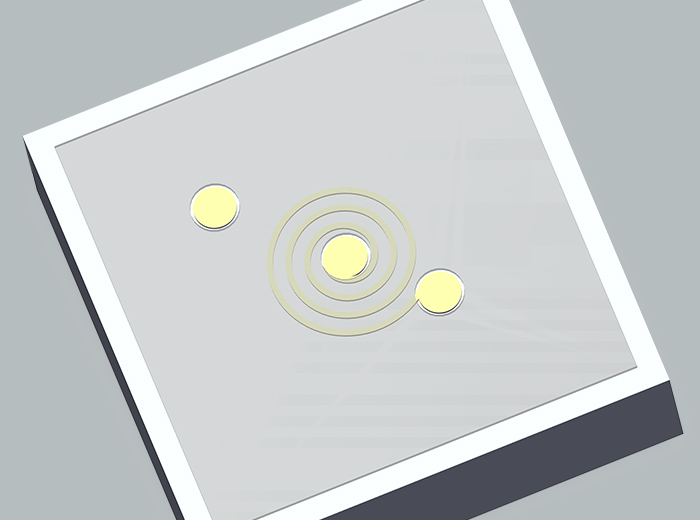

SemiGen的電感線圈通常是在石英基板上采用薄膜工藝制造的。高精密光刻技術和非化學蝕刻技術提供整潔的邊緣，以保障電磁線圈之間的均勻度。根據使用石英并施加聚酰亞胺涂層，SemiGen制造一種不需要保型涂層或鉚接的設備。電感器能夠用一些導電的環氧樹脂環氧樹脂黏合，并將電纜線黏合以相連接。
特征：
不需要“打樁”電磁線圈
板料上的鈍化保護涂層
規格均勻度
表面實體構造電磁線圈
滿足RoHS標準
應用
適用于衰減器、放大器、開關和濾波器，以替代傳統的纏線電磁線圈。工作頻率更是高達20GHz。
SemiGen是美國一家晶圓級射頻器件實力派制造商，從晶圓到封裝器件, 品類豐富，從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的質量和可靠性。深圳市立維創展科技有限公司，授權代理于中國區域銷售SemiGen產品，并提供售前和售后技術支持服務。
Inductor Coils
Part # | # of Turns | Inductance
Ls (?·H)
MIN/ TYP/MAX | RsDC | Rs1GHz | Q @ FT
MIN/MAX | Test Frequency,
FT
(GHz) | Resonant Frequency,
FR
(GHz) |
SG100 | 1.5 | 1.0/1.5/2.0 | 8.5 | 1.0 | 60/75 | 1.5 | 4.0 |
SG101 | 2.5 | 2.0/2.3/2.6 | 1.0 | 1.4 | 50/60 | 1.5 | 3.6 |
SG102 | 3.5 | 3.6/4.2/5.0 | 1.15 | 2.0 | 40/45 | 1.5 | 3.2 |
SG103 | 4.5 | 5.0/7.5/9.0 | 1.75 | 3.5 | 37/43 | 1.5 | 2.3 |
SG104 | 5.5 | 8.0/10/12.0 | 1.85 | 3.75 | 33/38 | 1.0 | 2.05 |
SG105 | 7.5 | 15/20/25 | 2.4 | 4.25 | 27/33 | 0.5 | 1.85 |
SG106 | 9.5 | 32/40/48 | 4.0 | 70 | 23/27 | 0.5 | 1.4 |
SG107 | 12.5 | 80/90/100 | 9.5 | 22 | 18/24 | 0.5 | 0.975 |
SG108 | 15.5 | 150/200/250 | 16.5 | 36 | 14/18 | 0.5 | 0.460 |
SG109 | 18.5 | 250/300/350 | 20 | 42 | 10/15 | 0.5 | 0.250 |
Dimensions: Inches
Part # | DIM "A" MAX | DIM "B" MAX | DIM "C" MAX |
SG100 | .030 | .030 | .012 |
SG101 | .030 | .030 | .012 |
SG102 | .040 | .040 | .012 |
SG103 | .040 | .040 | .012 |
SG104 | .040 | .040 | .012 |
SG105 | .045 | .045 | .012 |
SG106 | .055 | .055 | .012 |
SG107 | .065 | .065 | .012 |
SG108 | .075 | .075 | .012 |
SG109 | .085 | .085 | .012 |
