?CHA2193-99F K,Ka波段低噪聲放大器
發布時間:2024-12-10 17:10:14 瀏覽:386

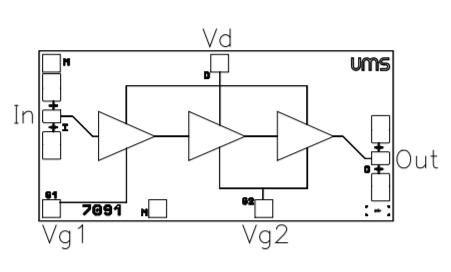

CHA2193-99F是款三級低噪聲放大器。芯片的背面是射頻和直流接地。有利于優化安裝過程。
CHA2193-99F致力于從國防軍事到商業服務通訊系統的普遍使用需求設計。
CHA2193-99F選用pHEMT工藝技術,柵極尺寸為0.25μm,根據基板上的通孔、空氣橋和電子束柵極光刻技術。
CHA2193-99F以芯片形式提供。
主要特征
2.0 dB噪聲系數
18 dB±1dB增益
8 dBm輸出功率(-1dB增益補償)
極好的寬帶輸入適配
直流電功耗,60mA@3.5V
芯片尺寸:2.07 x 1.03 x 0.10mm
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – LNA
Reference | RF Bandwidth (GHz) | Gain | Gain Flatness | Noise Figure | P-1dB OUT | Bias | Bias | Case | |
min | max | ||||||||
CHA2193-99F | 20 | 30 | 18 | 0.5 | 2 | 8 | 60 | 3.5 | Die |
