?HMC347B射頻開關IC
發布時間:2024-12-10 17:12:42 瀏覽:510

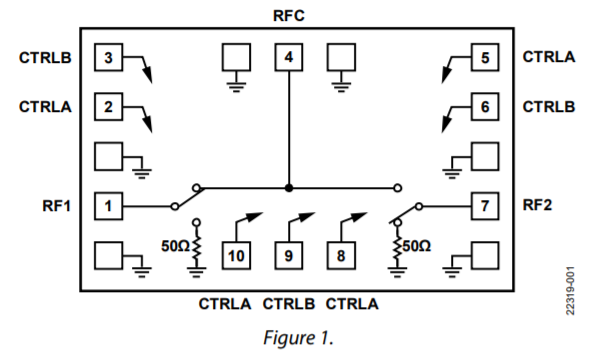

HMC347B是種寬帶、非反射砷化鎵(GaAs)、偽晶高電子遷移率晶體管(pHEMT)SPDT單片微波集成電路(MMIC)芯片。通過使用片上通孔構造,HMC347B的頻率范圍為0.1 GHz至20 GHz,插入損耗為1.7 dB,隔離度為46 dB至20 GHz。
HMC347B在多個負控制電壓輸入(VCTL=-5 V或0 V)中工作,無需開關電源,也沒有電流損耗。所有電氣特性數據都是根據HMC347B的RFx焊盤通過一道最小尺寸的3.0 mil×0.5 mil帶連接到50Ω數據線所獲得的。
特征
寬帶頻率范圍:0.1 GHz至20 GHz
非反射型,50Ω設計
低插入損耗:20 GHz時典型為1.7 dB
高隔離度:典型值為46 dB,頻率為20 GHz
高輸入線性度
輸入P1dB:25 dBm典型值
輸入IP3:典型值41 dBm
高功率處理
通過線路為27 dBm
25 dBm端接線路
10個墊片-,1.3mm×0.85mm×0.102mm芯片
應用
測試設備
微波和甚小口徑終端
軍用無線通信、雷達探測、電子對抗(ECM)
寬帶電信系統
深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
