?ADRF5026單刀雙擲射頻開關ADI
發布時間:2024-12-26 17:48:41 瀏覽:469

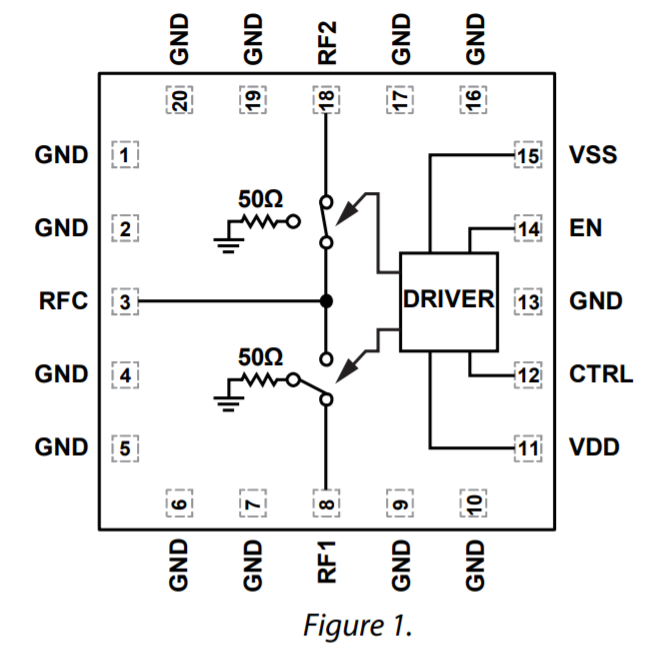

ADRF5026是一種非反射、單極、雙擲(SPDT)射頻(RF)開關,選用硅工藝技術。
ADRF5026的頻率范圍為100 MHz至44 GHz,插入損耗高于3.8 dB,隔離度為45 dB。ADRF5026具備全關控制系統,其中兩個RF端口都處在隔離狀態。ADRF5026選用非反射設計,兩個射頻端口均內部端接至50Ω。
ADRF5026需要+3.3 V和-3.3 V的雙電源電壓。ADRF5026選用互補金屬氧化物半導體/低壓晶體管邏輯(CMOS/LVTTL)邏輯兼容控制。
ADRF5026與ADRF5027低頻截止版本管腳兼容,頻率范圍為9 kHz至44 GHz。
ADRF5026射頻端口通常用于適配50Ω的特性阻抗。針對超寬頻產品,射頻數據線上的阻抗匹配能夠進一步完善高頻率插入損耗和回波損耗性能。
ADRF5026選用20端子、3 mm×3 mm、滿足RoHS標準的焊盤柵格陣列(LGA)封裝,能夠在-40°C至+105°C的溫度范圍內工作。
特征
超寬頻頻率范圍:100 MHz至44 GHz
非反射設計
低插入損耗
1.2 dB至18 GHz
1.7 dB至26 GHz
2.4 dB至40GHz
3.8 dB至44 GHz
高度隔離
55 dB至18 GHz
53 dB至26 GHz
50 dB至40GHz
45 dB至44 GHz
高輸入線性度
P1dB:27 dBm典型值
IP3:53 dBm典型值
高功率處置
24 dBm插入損耗線路
24 dBm隔離線路
全關閉狀態控制
無低頻雜散信號
0.1 dB射頻穩定時間:典型值為40 ns
20端子,3mm×3mm LGA封裝
管腳與ADRF5027兼容,低頻截止版本
應用
工業掃描器
測試和儀器
蜂窩狀基礎設施建設:5G毫米波
軍工用無線通信、雷達探測、電子對抗措施(ECM)
微波無線通信和甚小口徑終端
