?CHA7453-99F Q波段高功率放大器
發布時間:2024-12-30 16:59:34 瀏覽:330

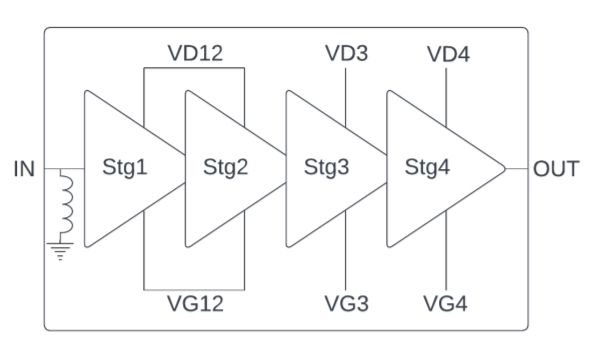

CHA7453-99F是款四級高功率放大器,頻率范圍在37至42GHz之間,一般具備9W的飽和輸出功率和23%的功率附加效率。常見的電源為20V/290mA(靜態電流)。致力于低漏極電壓偏置,CHA7453-99F即便在飽和狀態下也會提供少于160°C的結溫。CHA7453-99F選用空間符合要求的GaN-on-SiC HEMT工藝技術,并且以裸片形式具備。CHA7453-99F首先專門用于空間、國防軍事和電信應用領域,特別適合各種微波射頻應用和系統。
主要特征
頻率范圍:37-42GHz
高輸出功率:9W
高PAE:23%
線性增益:24dB以上
直流電偏置電壓:Vd=20V@ld=290mA
封裝尺寸:3.6x2.9mm2
裸片適用
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – HPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | PAE | Bias | Case | Bias | |
min | max | |||||||||
CHA7453-99F | 35 | 42.5 | 28 | - | - | 39.5 | 23 @ Psat | 290 | Die | 20 |
