?適用于PCI Express 6.0的Xgig CEM 16通道分析儀插入器JDSU
發布時間:2024-12-31 17:13:28 瀏覽:378

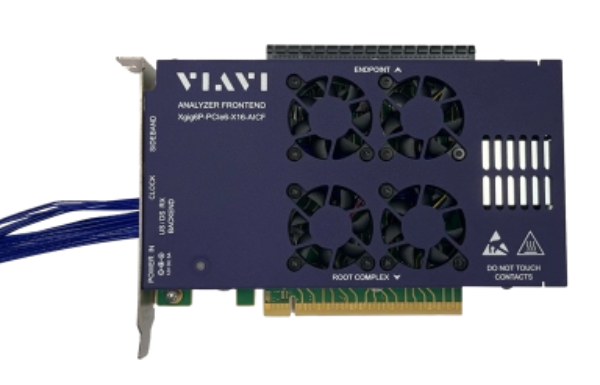

JDSU的PCI Express 6.0的Xgig CEM 16通道分析儀插入器能夠調試和驗證新的IC、新的系統硬件設計、FPGA固件、系統BIOS和軟件驗證,并支持制造測試。Xgig CEM 16通道分析儀插入器提供JDSU PCI Express 6.0分析儀/練習器/干擾器機箱與被測系統之間的連接。
特點
支持最多16-Lane的連接寬度
最高支持32GTps、PCIe 6.0數據速率
向下兼容PCIe 1.0、0、3.0和4.0,數據速率為2.5、5.0、8.0和16GTps
頂邊16-Lane CEM插槽連接器接受所有端點DUT適配器卡
底部邊緣16-Lane PCB手指連接器安裝到主機測試系統的16-Lane PCIe插槽中
數據路徑使用高速線性redrivers,以確保以最小的調整工作獲得良好的信號捕獲
支持分析儀邊帶信號觸發和通過自定義電纜捕獲
插入器電源獨立于主機系統。包括一個120/220 AC輸入,12V/3A DC輸出轉換器
定制的可更換支架支持安全的機箱和端點卡安裝
LED可快速指示電源和操作
格式:設計基于16-Lane卡機電(CEM)規范
尺寸:230mm深x 185mm高x 15mm厚
應用
VIAVI Analyzer工具支持跟蹤捕獲,帶有篩選器、觸發器等
支持深度系統分析的誤碼注入
與VIAVI Xgig5PK-PCIe5-X16-PF分析儀/運動儀/干擾機底盤平臺一起工作
