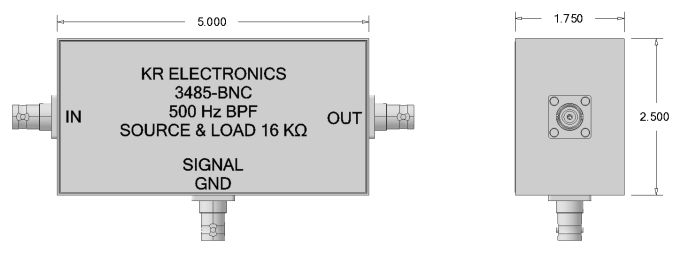

?3485-BNC帶通濾波器
發布時間:2025-01-14 16:00:50 瀏覽:248
KR Electronics的3485-BNC是款500 Hz帶通濾波器。該濾波器的典型1dB帶寬為109Hz。在通訊系統、檢測設備和數字音頻等領域具有廣泛應用。
技術指標
中心頻率:500 Hz
帶寬:109 Hz至690 Hz
阻抗:通常為50Ω或75Ω
16 KΩ電源和負載
插入損耗:在濾波器通帶內的信號衰減量,通常較小以確保通信質量
帶外控制:對濾波器通帶外信號的衰減量,適用控制干擾和噪聲
應用場景
3485-BNC帶通濾波器通常使用以下場景:
通訊系統:在無線通訊、有線通信等系統中,適用過濾不必要的頻率成分,確保通信質量。
檢測設備:在頻譜分析儀、示波器等檢測設備中,適用選擇特殊的頻率范圍進行檢測。
數字音頻:在音頻系統中,適用獲取或控制特殊的音頻頻率成分,實現數字音頻的優化處理。
注意事項
在使用3485-BNC帶通濾波器時,需要確保正確連接端口,避免端口松動或受損導致數據傳輸問題。
使用3485-BNC帶通濾波器應避免高溫、潮濕等極端環境對濾波器性能的影響。
在安裝和調試過程中,請遵循制造商提供的操作指南和安全規范,確保操作正確、安全。
深圳市立維創展科技有限公司,授權代理銷售KR Electronics濾波器產品。并提供售前和售后技術支持服務。
Parameter | Specification | Notes |
Filter type | Bandpass | |
Center Frequency | 500 Hz | |
Insertion Loss at Fc | 2 dBa max | 0.70 dBa typical |
1 dBc Bandwidth | 109 Hz typical | |
40 dBc Bandwidth | 750 Hz max | 690 Hz typical |
60 dBc Bandwidth | 1460 Hz typical | |
Source and Load | 16 KΩ |
