ADRF5160單刀雙擲（SPDT）反射開關ADI

發布時間：2025-02-12 15:52:44     瀏覽：276

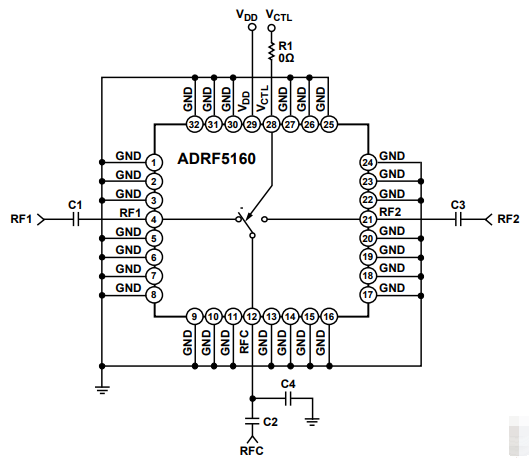

ADRF5160是Analog Devices Inc.（ADI）推出的一款高性能硅基0.7 GHz至4.0 GHz單刀雙擲（SPDT）反射開關，采用無引腳、表面貼裝的封裝形式。ADRF5160專為高功率應用和蜂窩基礎設施，如長期演進（LTE）基站等設計。ADRF5160具備出色的高功率處理能力，其長期（>10年）平均典型值在8 dB峰均比LTE條件下可達41 dBm，同時在2.0 GHz以下的典型插入損耗僅為0.7 dB。此外，ADRF5160的輸入三階截點（IP3）典型值為70 dBm，0.1 dB壓縮點（P0.1dB）典型值為47 dBm。

ADRF5160的片上電路在5 V單正電源電壓下運行，典型電源電流僅為1.1 mA，是PIN二極管開關的理想替代方案。ADRF5160的封裝符合RoHS標準，采用緊湊的32引腳、5 mm × 5 mm LFCSP設計。


特性概述：

反射式設計，50 Ω阻抗匹配

低插入損耗：在2.0 GHz以下，典型值為0.7 dB

高功率處理能力，在TCASE = 105°C條件下表現優異

長期（>10年）平均功率表現：

連續波功率：43 dBm

峰值功率：49 dBm

LTE平均功率（8 dB峰均比）：41 dBm

單次事件（<10秒）平均LTE功率（8 dB峰均比）：44 dBm

高線性度表現：

P0.1dB典型值：47 dBm

IP3典型值：70 dBm

靜電放電（ESD）保護等級高：

人體模型（HBM）：4 kV，3A級

帶電設備模型（CDM）：1.25 kV

單正電源電壓：5 V

正控制信號，兼容CMOS/TTL電平

緊湊的32引腳、5 mm × 5 mm LFCSP封裝

應用領域：

無線基礎設施設備

軍事及高可靠性應用場景

測試測量設備

作為PIN二極管開關的替代方案

深圳市立維創展科技是ADI的分銷商，主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等，產品原裝現貨，價格優勢，歡迎咨詢。
