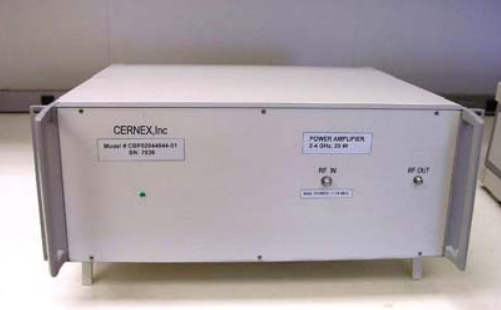

?CERNEX寬帶大功率放大器-機架式（CBP-R）
發布時間：2025-03-19 15:48:55 瀏覽：211
CBP - R系列放大器屬于CERNEX公司的寬帶大功率放大器，是CBP系列放大器中的機架安裝型（Rack Mount）。CBP-R系列寬帶大功率放大器設計用于廣泛的通用應用，適用于實驗室測試、射頻分配網絡和高功率驅動等場景。采用粗糙的帶狀電路結構，配備精選的各種高功率器件，實現了可靠的運行。CBP-R系列寬帶大功率放大器適用于實驗室測試、射頻分配網絡和高功率驅動等場景。
特征：
覆蓋范圍從0.01到40.0 GHz（倍頻程/多倍頻程）
高達1K瓦的輸出功率（1dB壓縮點）
經濟實惠
應用：
通用高功率實驗室射頻源。
測試設備中的輸出放大器（ATE和AGE）
射頻配電網中的驅動放大器
深圳市立維創展科技有限公司授權代理CERNEX銷售，期待與業界合作，歡迎咨詢。
*詳情了解更多CERNEX寬帶高功率放大器型號請聯系客服?。?！
Model Number | Frequency Range (GHz) | Gain (dB) Min. | SS Flatnes s (+/-dB) Max. | NF (dB) Max. | P1dB (dBm) Min. | IP3 (dBm) Typ. | VSWR In/Out Max. | VAC 100-260V @W Typ. | Case Type |
CBPK1U15654R | 0.01MHz175MHz | 56 | 2.0 | 10 | 54.5 | 60 | 2:1 | 1500 | 19x8.75x22 |
CBPK1U26060R | 0.01MHz0.2GHz | 60 | 2.0 | 10 | 60 | 66 | 2:1 | 8000(Max) | 19x26.25x22 |
CBPK1U25048R | 0.01MHz0.23GHz | 50 | 1.5 | 10 | 48 | 58 | 2:1 | 600(Max) | 19x5.25x22 |
CBPK1U25453R | 0.01MHz0.23GHz | 54 | 2.0 | 10 | 53 | 61 | 2:1 | 1000 | 19x8.75x22 |
CBPK1U54443R | 0.01MHz0.5GHz | 44 | 1.5 | 10 | 43 | 54 | 2:1 | 200 | 19x3.5x18 |
CBPL1U24038R | 0.15MHz0.23GHz | 40 | 1.5 | 10 | 38.5 | 48 | 2:1 | 100(Max) | 8.5x3.5x16 |
CBPL1U24442R | 0.15MHz0.23GHz | 44 | 1.5 | 10 | 42 | 52 | 2:1 | 250(Max) | 8.5x3.5x16 |
CBPL1U24645R | 0.15MHz0.23GHz | 46 | 1.5 | 10 | 45 | 57 | 2:1 | 300 | 19x3.5x18 |
CBPL1U24847R | 0.15MHz0.23GHz | 48 | 1.5 | 10 | 47 | 55 | 2:1 | 400 | 19x5.75x22 |
CBPL1U25047R | 0.15MHz0.23GHz | 50 | 1.5 | 10 | 47.5 | 58 | 2:1 | 400 | 19x5.25x22 |
