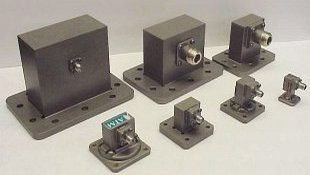

?標準全頻段直角適配器波導至同軸（SMA，Type-K和2.4mm）

發布時間：2025-05-22 16:41:47     瀏覽：665

在微波與毫米波系統中，波導至同軸轉換器是實現不同傳輸線間高效信號過渡的關鍵組件。標準全頻段直角適配器波導至同軸（SMA、Type-K和2.4mm）是一種用于將波導信號轉換為同軸信號的射頻連接器件，廣泛應用于通信、雷達、測試儀器等領域。

接口類型

SMA接口

l 頻率范圍：通常適用于18GHz以下，但通過優化設計（如過渡圓孔抑制高次模）可擴展至26.7GHz以上。

l 優勢：成本低、標準化程度高，適合大規模生產。

l 局限：高頻段需嚴格設計以避免高次模干擾。

Type-K接口

l 頻率范圍：覆蓋至40GHz，適用于毫米波應用。

l 優勢：高頻性能穩定，插損低。

l 局限：價格昂貴，多用于高端儀器或軍用領域。

2.4mm接口

l 頻率范圍：可達50GHz，滿足毫米波極限需求。

l 優勢：超寬頻帶、高精度，適合5G/6G研發及太赫茲研究。

l 局限：機械強度較低，需謹慎處理連接可靠性。

應用場景

l 雷達系統：在相控陣雷達中，適配器用于連接波導饋電網絡與同軸電纜，實現信號的高效傳輸與相位匹配。

l 衛星通信：衛星地面站中，適配器用于波導天線與同軸接收/發射模塊的連接，保障信號穩定傳輸。

l 測試與測量：在矢量網絡分析儀、頻譜分析儀等測試設備中，適配器作為信號傳輸的關鍵組件，確保測試精度。

l 5G及毫米波通信：適用于5G基站、毫米波通信設備的波導-同軸轉換，支持高頻段信號的高效傳輸。

深圳市立維創展科技有限公司授權代理ATM microwave，為中國客戶提供技術支持，歡迎咨詢。

 ATM microwave


WG SizeFreq. (GHz)Model No.Coax ConnectorVSWR (Max.)Power CW (Watts)Peak Power (kW)I.L. (Max.)
WR6501.12 - 1.70650-251A-2SMA-(f)1.255030.12
WR4301.70 - 2.60430-251A-2SMA-(f)1.255030.13
WR3402.20 - 3.30340-251A-2SMA-(f)1.255030.14
WR2842.60 - 3.95284-251A-6SMA-(f)1.255030.15
WR2293.30 - 4.90229-251B-2SMA-(f)1.255030.16
WR1873.95 - 5.85187-251A-6SMA-(f)1.255030.17
WR1594.90 - 7.05159-251B-2SMA-(f)1.255030.18
WR1375.85 - 8.20137-251B-2SMA-(f)1.255030.20
WR1127.05 - 10.0112-251B-6SMA-(f)1.255030.21
WR1027.00 - 11.0102-251A-6SMA-(f)1.255030.22
WR908.20 - 12.490-251A-6SMA-(f)1.255030.23
WR7510.0 - 15.075-251A-6SMA-(f)1.255030.25
WR6212.4 - 18.062-251A-6SMA-(f)1.255030.27
WR5115.0 - 22.051-251B-6SMA-(f)1.255030.29
WR5115.0 - 22.051-252.4A-62.4mm-(f)1.35---
WR4218.0 - 26.542-25KA-6Type K-(f)1.255030.50
WR4218.0 - 26.542-251ZA-6SMA-(f)1.255030.50
WR3422.0 - 33.034-25KB-6Type-K (f)1.251030.35
WR3422.0 - 33.034-252.4A-62.4mm-(f)1.35---
WR2826.5 - 40.028-25KZA-6Type-K (f)1.251030.39
WR2826.5 - 40.028-252.4A-62.4mm-(f)1.35---
WR2233.0 - 40.022-25KA-6Type-K (f)1.351030.41
WR2233.0 - 50.022-252.4A-62.4mm-(f)1.351030.41
WR1940.0 - 60.019-252.4A-62.4mm-(f)1.35---
