AT32F425K8T7是由雅特力科技研發的根據ARM Cortex-M4內核的32位微控制器，其主頻高至 96MHz，配置 64KB 的閃存存儲器和 20KB 的 SRAM。AT32F425K8T7選用 LQFP32 封裝，主要用于處理中等復雜性的工作。AT32F425K8T7具有豐富的外設端口，包含 1 個 OTG 控制板、1 組 CAN 總線、4 個 USART、3 個 SPI/I2S、2 個 I2C 等，并拓展了 1 個采樣率高至 2Msps 的12 位 16 通道高速 ADC。此外，AT32F425K8T7 還提供多種低功耗模式，并且具有 96 位的芯片唯一碼 (UID)。
基本特性
- 內核：根據高性能的 ARM?Cortex-M4 32 位RISC 內核，最高頻率范圍實現 96MHz。
- 存儲器：內置 64KB Flash和 20KB SRAM。
- 封裝：選用 LQFP32 封裝。
時鐘和復位管理
- 4 至 25MHz 晶體振蕩器（HEXT）。
- 內置經出廠調校的 48MHz 高速時鐘（HICK），25°C 時精密度達 1%，-40°C 至 +105°C 時精密度達 2%，帶自動時鐘校準（ACC）性能。
- PLL可靈活配置倍頻和分頻系數。
- 32kHz晶振（LEXT）和低速度內部時鐘（LICK）。
模擬模塊
- 1 個12 位 2MSPS A/D 轉換器，高達 16 個外部輸入通道；硬件過采樣最高可達 16 位分辨率。
- 內部基準電壓（VINTRV）。
DMA 和GPIO
- 1 個 7 通道 DMA 控制板，兼容完全彈性映射。
- 高達 55 個迅速 GPIO 端口，所有 GPIO 口能夠映像到 16 個外部中斷（EXINT），大多數 GPIO 口可容忍 5V 輸入信號。
定時器
- 1 個 16 位 7 通道高級定時器，包含3 對互補通道 PWM 輸出，帶死區控制和緊急停止性能。
- 高達 6 個 16 位和 1 個32 位通用定時器，各個定時器最高達4 個用作輸入獲取/輸出比較/PWM 或脈沖計數的通道和增量編碼器輸入。
- 高級和通用定時器合計提供高達 24 通道 PWM。
- 2個 16 位基本定時器。
- 2個看門狗定時器（一般型 WDT 和窗口型 WWDT）。
- 系統滴答定時器：24 位遞減計數器。
通信協議
- 2個 I2C 接口，兼容 SMBus/PMBus。
- 4個 USART 接口；兼容主同步 SPI 和調制解調器控制；具備 ISO7816接口、LIN、IrDA 和 RS485 驅動使能；兼容 TX/RX 可編程引腳互換。
- 3個 SPI 接口（36M 位/秒），均可復用為半雙工 I2S 接口；任意 2 個半雙工 I2S 能夠組合為 1 個全雙工 I2S。
- CAN 接口（2.0B 主動），內置 256 字節的專用緩存。
- OTGFS 全速控制器含片上 PHY，內置 1280 字節的專用緩存，設備模式時兼容無晶振。
- 紅外發射器（IRTMR）。
其他性能
- CRC 計算單元。
- 96位的芯片唯一碼（UID）。
- 兼容串行線調試（SWD）和串行線輸出（SWO）接口。
- 溫度范圍為 -40°C 至 +105°C，電源電壓 2.4V 至 3.6V。
應用領域
消費電子：
l 電競鍵盤/鼠標：利用高速 USB 和低延時定時器實現精確控制。
l 微打印機：根據 USART/SPI 接口驅動打印模塊，兼容高速數據通訊。
工業控制：
l 電機驅動：高級定時器兼容 PWM輸出和過載控制，實現直流無刷電機（BLDC）的精確調速。
l 傳感器節點：多通道ADC 和低功耗模式適用于電源供電的工業傳感器數據采集。
汽車電子：
l OBD 診斷設備：CAN 接口兼容車載數據通信，USB 接口實現數據快速上傳。
l 車身控制模塊（BCM）：根據 GPIO 和定時器管控?zé)艄狻⒂晁⒌扔布到y(tǒng)。
通訊設備：
l 5G 基站輔助控制：利用高速 Cortex-M4 內核處理實時數據，USB 接口兼容調試和固件升級。
深圳市立維創展科技有限公司， 授權代理銷售雅特力32位MCU產品，歡迎咨詢。

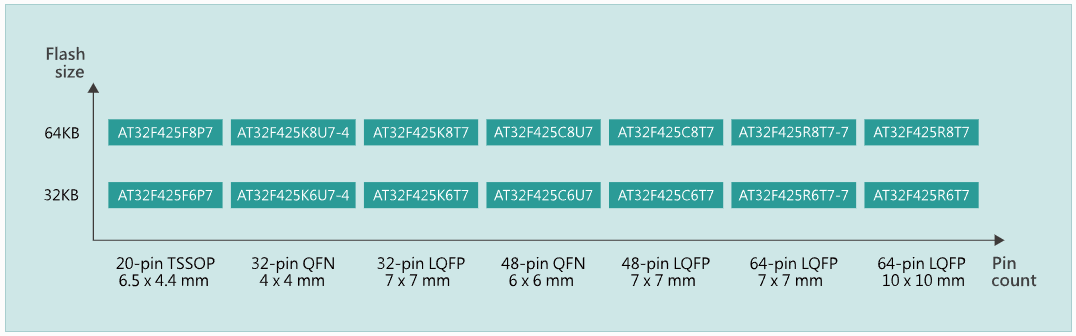

ARM Cortex?-M4 AT32F425 系列 產品列表
Part Number | AT32F425
xxP7 | AT32F425
xxU7-4 | AT32F425
xxT7 | AT32F425
xxU7 | AT32F425
xxT7 | AT32F425
xxT7-7 | AT32F425
xxT7 |
|
|
|
F6 | F8 | K6 | K8 | K6 | K8 | C6 | C8 | C6 | C8 | R6 | R8 | R6 | R8 |
|
|
|
頻率 (MHz) | 96 |
|
|
|
閃存 (KB) | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 |
|
|
|
SRAM (KB) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
|
|
|
定
時
器 | 高級 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
32 位通用 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
16 位通用 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
|
|
|
基本 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
|
|
|
Systick | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
WDT | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
WWDT | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
ERTC | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
通信
接口 | I2C | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
|
|
|
SPI/I2S | 2/2(1) | 3/3 | 3/3 | 3/3 | 3/3 | 3/3 | 3/3 |
|
|
|
USART | 4(2) | 4 | 4 | 4 | 4 | 4 | 4 |
|
|
|
CAN | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
OTG 全速 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
紅外發射器 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
模擬
接口 | 12位ADC轉換器/
外部通道數 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
9 | 10 | 10 | 10 | 10 | 16 | 16 |
|
|
|
GPIO | 15 | 27 | 25 | 39 | 39 | 55 | 55 |
|
|
|
工作溫度 | -40°C ~ 105°C |
封裝形式 | TSSOP20
6.5x4.4 mm | QFN32
4x4 mm | LQFP32
7x7 mm | QFN48
6x6 mm | LQFP48
7x7 mm | LQFP64
7x7 mm | LQFP64
10x10 mm |
|
|
|
