?RFLUPA00M40GA寬帶功率放大器0.02 GHz – 3 GHz

發布時間：2025-07-14 16:38:39 瀏覽：241

RFLUPA00M40GA是RF-LAMBDA推出的高精度超寬帶功率放大器，包含 0 至 40GHz 頻率段，兼容從直流電到毫米波通信的寬頻應用。RFLUPA00M40GA典型輸出功率達 25.30dBm，小信號增益為 14.80dB，增益平整度控制在 ±1.0dB 以內，確保信號穩定性傳輸。RFLUPA00M40GA選用+12VDC 電源供應，主要用于-40℃至 +85℃ 的寬溫作業環境，主要用于電磁兼容測試（EMC）、衛星通信、機載雷達及科研測試等嚴格場景。其超寬帶特性與高可靠性設計，能夠滿足工業化、國防軍事及航空航天領域對高頻率段功率放大的需求。

技術參數

頻率范圍：0.02 GHz – 3 GHz

增益：典型 43 dB

輸出功率（飽和）：典型 +40 dBm（10 W）

P1dB：≥ +37 dBm

輸入/輸出阻抗：50 Ω

射頻接口：SMA 母頭

電源電壓：+28 V（典型）

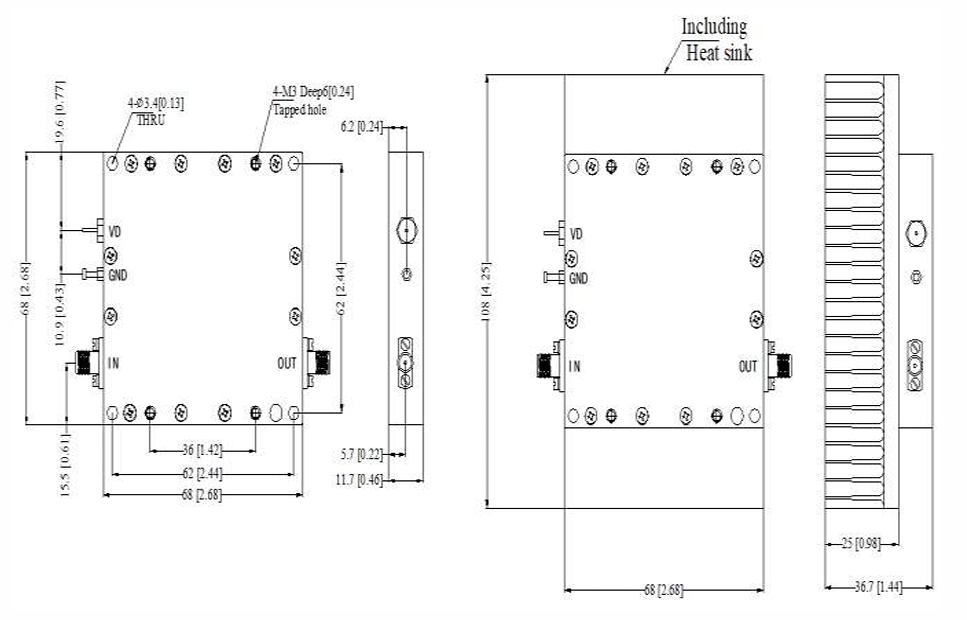

封裝形式：金屬外殼，帶散熱器片

溫度范圍：-40°C 至 +85°C（軍用級）

RFLUPA00M40GA寬帶功率放大器0.02 GHz – 3 GHz

特征

寬帶功率放大器

?典型小信號增益14.80dB

?典型輸出飽和功率25.30dBm

?高P1dB+20.3dBm全頻段

?電源電壓+12VDC

?50Ω適配輸入/輸出

典型應用

無線網絡基礎設施建設

?軍事和航空航天應用

?測試設備

?機載雷達

?5G無線通訊

?微波無線通信系統

?TR控制模塊

?研究和開發

?蜂窩狀通信基站

深圳市立維創展科技是RF-LAMBDA公司的代理經銷商，通常供應RF-LAMBDA的產品包括：無源控制模塊，有源控制模塊，寬帶功率放大器，窄帶PA和驅動放大器，產品生產線均根據美國軍用設計標準與生產制造，現已廣泛運用于航天、航空、軍用設備、衛星通訊、雷達等高端工程項目，歡迎咨詢。

參數	最小值	典型值	最大值	單位
頻率范圍	—	40	—	GHz
Gain	—	14.80	—	dB
增益平坦度	—	±1.0	—	dB
溫度引起的增益變化 (-40°C to +85°C)	—	±1.0	—	dB
輸入駐波比	—	—	2.0	:1
1 dB壓縮點輸出功率 (P1dB)	—	20.3	—	dBm
飽和輸出功率 (Psat)	—	25.30	—	dBm
IM3	—	—	—	dBc
反向隔離度	—	-25	—	dB
工作電流(VCC = +12 V)	—	330	—	mA
P1dB時的效率	—			%
重量	—			lbs
阻抗	50			Ohms
射頻接口（輸入/輸出）	射頻接口：2.92mm-母頭（輸入/輸出）
封裝	環氧樹脂密封（標準）
封裝	密封（可選）
