?HMC321A非反射式 SP8T（單刀八擲）射頻開關

發布時間：2025-07-21 16:38:13 瀏覽：238

HMC321A 是 ADI（亞德諾）推出的一款寬帶非反射 GaAs MMIC SP8T（單刀八擲）正控制開關，頻率范圍為 DC 至 8 GHz，具備高隔離度、低插入損耗和集成化編碼電源電路等特性，主要用于 50 Ω或 75 Ω系統，廣泛應用于光纖通信系統、無線網絡和開關濾波器等領域。

關鍵特性

?頻率范圍：DC – 8 GHz

?插入損耗：1.7 dB（DC-4 GHz 典型），2.3 dB（6 GHz 典型），≤ 3.1 dB（8 GHz 最大）

?隔離度：> 30 dB @ 6 GHz

?回波損耗：開態 12 dB 典型 / 10 dB 最小；關態 25 dB 最小

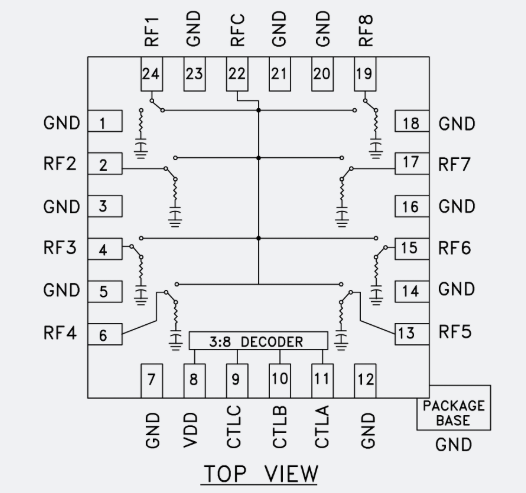

?集成化 3-線 TTL 兼容解碼器，僅需 3 個控制腳就能模擬輸入 8 條路徑

?封裝：24 引腳 4 mm × 4 mm LFCSP(QFN)，底部裸露焊層，高度 0.85 mm

HMC321A非反射式 SP8T（單刀八擲）射頻開關

技術優勢

高頻率性能：GaAs 工藝使其具有優異的線性度和低噪音特性，適用于高頻率信號處理。

優化設計：集成化編碼電源電路減少外部器件數量，降低 PCB 布局復雜度。

兼容性強：兼容 50 Ω或 75 Ω系統，能直接替代傳統微動開關或繼電器。

快速響應：空閑時間和運行時間最大值均為 150 ns，滿足高速度轉換需求。

應用領域

光纖通信系統：適用于光模塊的信號路由和通道轉換，兼容高速度數據傳輸。

無線網絡：主要用于低于 8 GHz的無線應用，如通信基站、射頻前端模塊等。

開關濾波器：實現多頻段信號的靈活模擬輸入，提高系統集成度。

測試測量：在射頻測試設備中作為信號轉換開關，兼容自動化測試流程。

深圳市立維創展科技是ADI的分銷商，主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等，產品原裝現貨，價格優勢，歡迎咨詢。
