RADI-FLOW-FHIGH-MSSC-Rev Pwr–Direction(R default)隔離器是高性能單向微波傳輸器件，基于鐵氧體旋磁材料非互易特性設計，專為優化信號傳輸穩定性、保護敏感設備打造。

核心功能

單向信號傳輸：電磁波僅能從輸入端（默認R方向）流向輸出端，反向信號被顯著衰減。

反射信號抑制：通過鐵磁共振吸收反向反射波，降低系統駐波比（VSWR≤1.35:1），保護敏感設備。

系統穩定性增強：級聯設備間提供可靠隔離，減少級間干擾，提升系統可靠性。

關鍵技術參數

頻率范圍：覆蓋7.1-8.5GHz（部分型號支持5.6-26.5GHz），適配C波段至X波段。

功率容量：正向最高20W（如RADI-5.15-5.25-SMT-2WR-20W型號），反向承受能力達5W。

損耗與隔離度：插入損耗典型值≤0.5dB（7.1-8.5GHz頻段），隔離度標稱值≥20dB。

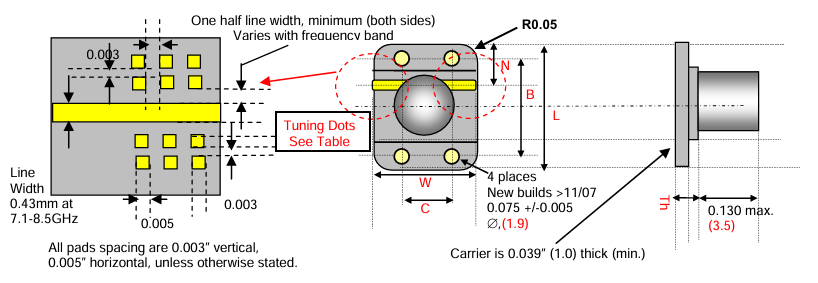

物理特性：載體厚度≥1mm，焊盤間距垂直0.003英寸、水平0.005英寸，孔徑公差±0.1mm。

技術優勢

鐵氧體材料優化：采用高度拋光鐵氧體石榴石，表面鍍金銅薄膜（2μm金+4μm銅），降低傳輸損耗，提升功率容量與耐溫性能。

結構設計創新：支持微帶基板直接安裝（2-50GHz頻段），兼容Fuji (FDK) RDKF系列載波；提供金屬化背襯選項，增強機械穩定性。

環境適應性卓越：工作溫度范圍-40℃至+70℃，非工作狀態可耐受130℃/2小時。

應用場景

微波通信系統：隔離基站、衛星通信中的發射機與天線，延長設備壽命。

雷達系統：保護雷達接收機免受發射機泄漏信號干擾，提升目標檢測精度。

高頻測試設備：作為矢量網絡分析儀、頻譜分析儀核心組件，確保數據準確性。

電子對抗系統：隔離干擾機輸出端反向信號，提升作戰效能。

選型建議

l 根據系統頻段選擇適配型號（如7.1-8.5GHz選RADI-7.1-8.5-MSSC-4WR-M2）。

l 確認正向/反向功率容量，預留20%-30%余量。

l 優先選擇插入損耗≤0.5dB的型號。

l 該隔離器憑借高性能參數、創新設計與廣泛適應性，成為微波通信、雷達、測試測量及電子對抗領域的理想選擇。

深圳市立維創展科技授權代理RADITEK微波隔離器和環形器產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
