EV12AS200A的“采樣延遲微調”功能本質上是在 ADC 采樣時鐘路徑里插入一條可編程、步進 24 fs 的延遲線（Delay Line）。通過亞皮秒級的時間位移，把不同通道或不同芯片的采樣沿拉到同一個相位基準，從而把原本由時鐘歪斜、PCB 走線差、器件內部孔徑抖動等帶來的系統相位誤差壓低到 24 fs 量級。

1. 相位誤差的來源

? 時鐘分布歪斜：多片 ADC 或 FPGA 接收端之間的走線長度差、連接器公差、緩沖器延遲差異。

? 孔徑抖動：ADC 內部采樣開關打開瞬間的時域抖動。

? 熱漂移：溫度變化引起硅延遲、傳輸線介電常數變化，導致相位漂移。

2. 微調延遲線的結構

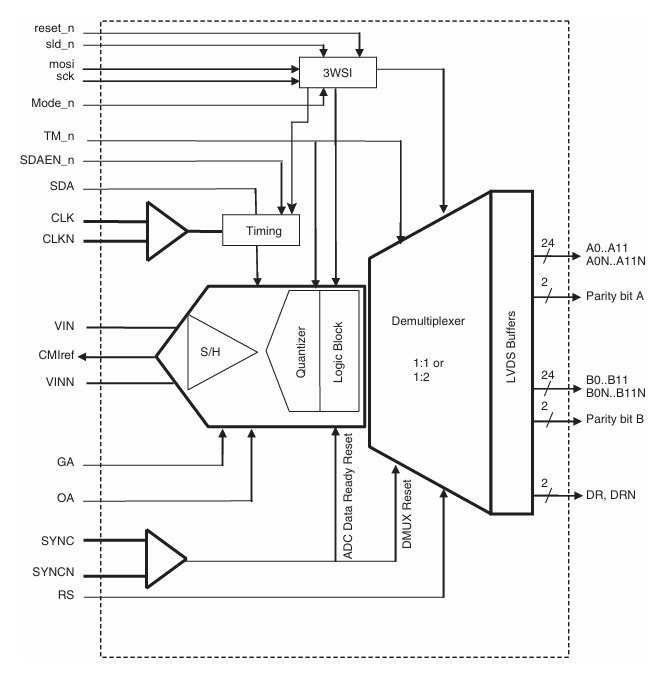

芯片內部在采樣時鐘輸入（CLKP/CLKN）之后插入一條數字控制的反相器鏈，每級延遲 ≈ 24 fs，共 127 級 ≈ 3 ps 可調范圍。通過 7-bit 寄存器（Delay_Trim[6:0]）寫入，即可讓采樣沿整體提前或延后，步進就是 24 fs。

3. 相位精度提升的數學關系

? 對于 1.5 GSPS、3.3 GHz 滿功率帶寬，24 fs 對應相位誤差 ≈ 2π × 3.3 GHz × 24 fs ≈ 0.5°。

? 在相控陣、波束形成或 I/Q 解調系統中，通道間相位誤差每降低 1°，波束指向誤差可減小 0.5°，旁瓣抑制提高 3–6 dB；或使正交解調鏡像抑制從 40 dB 提升到 50 dB 以上。

? 24 fs 的步進遠小于系統時鐘抖動（典型 100–200 fs RMS），因此可把“殘余誤差”壓進 1° 以內，滿足毫米波雷達、寬帶通信對相位一致性的嚴苛要求。

4. 實際使用流程

a. 上電后先讓所有芯片跑默認延遲（0x00）。

b. 用外部校準源（例如 100 MHz 正弦或已知相位的寬帶 chirp）同時注入各通道。

c. 通過 FPGA 計算每個通道的相位偏差 Δφ。

d. Δφ 換算成時間：Δt = Δφ / (2πf)，再除以 24 fs 取整，寫入 Delay_Trim 寄存器。

e. 再次采樣驗證，把殘余誤差壓到 < ±24 fs（即 < ±0.5°@3 GHz）。

5. 與外部“數字插值”相比的優勢

? 純模擬延遲線不增加數字處理延遲，也不會引入插值誤差；

? 延遲調節在 ADC 內部完成，FPGA 端無需再做子采樣移位，節省邏輯資源；

? 溫度漂移可動態補償：系統可周期性地重復步驟 a-e，實現閉環相位跟蹤。
