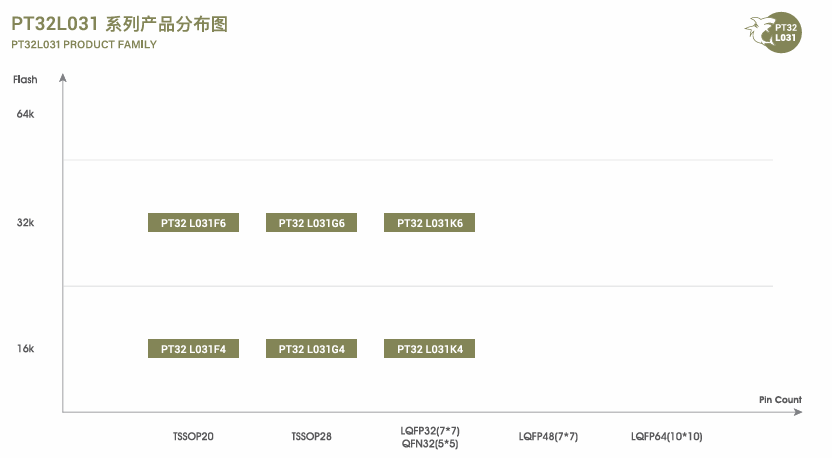

PT32L031K6X6是澎湃微電子推出的基于 Cortex-M0 內核 的 32 位低功耗 MCU，屬于 PT32L031 系列，致力于滿足對功耗控制、集成度及其成本效率有著極高要求的應用場景需求設計。

1.主要特征：

內核：ARM Cortex-M0

主頻：最高 48 MHz

Flash：32 KB

RAM：4 KB

額定電壓：1.8 V ~ 3.6 V

工作溫度范圍：-40℃ ~ +85℃

GPIO數量：26 個

定時器：2 個通用型定時器 + 1 個基礎定時器

ADC：12 位 SAR ADC，12 路外部 + 1 路內部通道

通信接口：2×UART，2×I2C，2×SPI

封裝：QFN32（4 mm×4 mm）

低功耗特征：深度睡眠模式下功耗低至 0.9 μA

2.低功耗設計

深度休眠功耗：0.9μA（常溫），通過以下機制實現：

多級低功耗模式：

Sleep 模式：所有中斷可喚醒，適用于短暫待機。

Deep Sleep 模式：提供多種喚醒源（如 IO 喚醒、外部復位、獨立看門狗、比較器喚醒、低功耗定時器 Timer4 喚醒等），適用于長時間休眠場景。

時鐘管理：

內置高速 RC 振蕩器（24MHz，精度±1%@25℃，±3%@-40℃~85℃），無需外部晶體，降低待機功率。

低速 RC 振蕩器（32kHz，精度±10%），供看門狗和時鐘檢測模塊使用，功耗僅 3μA。

電源監控：

低電壓檢測（LVD）功能，可設置觸發閾值（如 4V、3.5V、3V 等），避免電壓異常造成數據損壞。

3.豐富外設資源

模擬外設：

12 位高精度 ADC：

采樣率：最高 1Msps。

通道數：13 路（12 路 GPIO 輸入 + 1 路內部 bandgap 電壓輸入）。

支持單次/連續轉換模式，可通過外部 IO 觸發或內部定時器觸發。

2 路模擬比較器（兼 OPA 功能）：

比較結果可觸發中斷，用于喚醒系統或信號監測。

支持推挽輸出模式，可直接驅動外部電路。

蜂鳴器驅動：內置專用模塊，可輸出 1kHz/2kHz/4kHz 方波，簡化音頻提示設計。

數字外設：

定時器：

1 個 24 位系統定時器（M0 內核自帶）。

2 個 16 位高級定時器（Timer0/1）：支持輸入捕捉、PWM 互補輸出、死區控制、剎車功能，適用于電機控制或精密計時。

2 個 16 位普通定時器（Timer2/3）：支持觸發 ADC 轉換。

1 個 16 位低功耗定時器（Timer4）：使用 32kHz 低速時鐘，可喚醒系統。

通訊接口：

2 路 UART（支持波特率可編程、無極性 RX 接收模式、單線通訊）。

2 路 SPI（支持主/從模式）。

2 路 I2C（支持主/從模式，標準速率 100Kb/s）。

GPIO：

最多 26 個通用 IO，每個均可配置為外部中斷源。

支持 4 個大電流驅動 IO（灌電流 70mA），可直接驅動 LED 或傳感器。

支持弱上拉/下拉電阻（50kΩ）、開漏輸出、模擬輸入模式。

4.安全與可靠性

看門狗：

系統看門狗（32 位遞減計數，使用系統時鐘）。

獨立看門狗（32 位遞減計數，使用 32kHz 低速時鐘），增強系統抗干擾能力。

唯一標識碼：芯片內部集成唯一碼和用戶碼，可用于防偽或加密認證。

抗干擾能力：

ESD（HBM）：8KV。

EFT：4KV。

5.典型應用場景

智能家電：智能門鎖、傳感器節點、無線開關、遙控器。

工業控制：自動化設備、消防煙感、環境監測儀表。

消費電子：航模、玩具機器人、無線充電器、可穿戴設備。

能源管理：電池供電設備、水表/氣表、太陽能控制器。
