3A412為TTM Technologies（原Anaren）推出的表面貼裝（SMT）180° 平衡-不平衡變壓器，專為推挽式放大器設計，采用易于使用的表面貼裝封裝，適用于AMPS和GSM。3A412表面貼裝平衡-不平衡轉換器是大批量制造的理想選擇，比傳統平衡-不穩定轉換器更可靠、更可重復。3A412S的不平衡端口阻抗為50?平衡端口阻抗為12.5?地面25?產出之間的平衡。優化了推挽放大器功率晶體管的匹配，這些晶體管具有低阻抗水平。輸出端口的振幅相等（-3dB），相位差為180度。

電氣規格

頻率范圍：0.8 GHz – 1.0 GHz

功率：連續波 250 W

阻抗變換：50 Ω（不平衡端口）→ 12.5 Ω（平衡端口）

插入損耗：0.48 dB（典型值）

幅度平衡：±0.4 dB

相位平衡：180° ± 5°

回波損耗：15 dB（不平衡端口）

機械與封裝信息

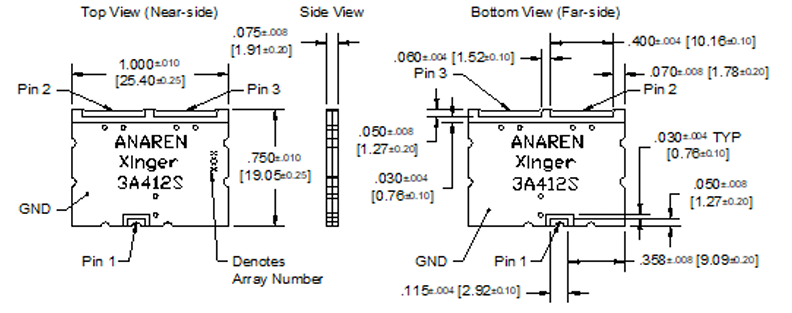

尺寸：約 0.75 × 1.0 英寸（19.1 mm × 25.4 mm）的低剖面表貼封裝

供貨形式：卷帶封裝（Tape & Reel），適合大批量 SMT 生產

TTM/Anaren Xinger產品線對比

TTM Technologies（原Anaren）的Xinger系列巴倫產品具有以下典型特征：

高頻覆蓋：支持17.7GHz-23.6GHz（如BD170240N50100AHF）等毫米波頻段

超小尺寸：采用0404（1010公制）、0805（2012公制）等微型封裝

集成化設計：集成阻抗變換網絡，支持50/100歐姆、50/150歐姆等多元阻抗匹配

性能優勢：典型插入損耗≤1.5dB，回波損耗≥12dB

應用場景

中低頻段功率傳輸：如無線通信基站、射頻功率放大器等。

阻抗匹配網絡：在天線系統、射頻前端模塊中實現 50Ω 至 12.5Ω 的阻抗轉換。

平衡-不平衡轉換：將差分信號轉換為單端信號，或反之，適用于混合信號電路設計。

深圳市立維創展科技是Anaren品牌的經銷商，主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
