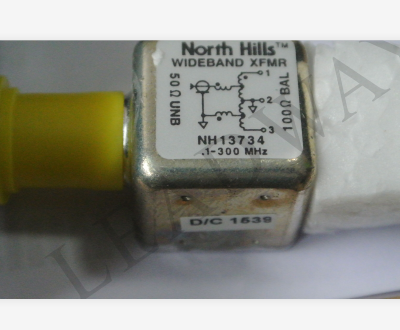

NH13734網絡測試專用巴倫作為North Hills公司生產的高性能射頻測試設備，其核心功能可歸納為以下三點，并結合具體應用場景與性能參數進行說明：

一、平衡-不平衡信號轉換（核心功能）

功能定義
巴倫（Balun）是“平衡-不平衡轉換器”的英文縮寫，其核心作用是將單端（不平衡）信號與差分（平衡）信號相互轉換。在射頻系統中，單端信號通過單根導線傳輸，參考地為回路；而差分信號通過兩根對稱導線傳輸，信號幅度相等、相位相反（相位差180°）。

應用場景

網絡設備維護：用于校準網絡分析儀的Short（短路）、Open（開路）、Load（負載）三項標準，確保測試基準準確性。例如，校準時需將巴倫平衡端分別短路、開路或接100Ω標準電阻。

無線網絡測試：支持2.4GHz/5GHz Wi-Fi頻段及5G NR高頻段測試，平衡端口設計可消除共模噪聲，提升信號測試精度。

數據管理：作為信號調理模塊，優化數據采集系統的動態范圍，適配不同阻抗的測試設備（如50Ω至100Ω轉換）。

性能參數支撐

頻率范圍：10MHz-3GHz（典型值），覆蓋主流網絡測試標準，低頻段可擴展至20Hz以滿足特殊需求。

阻抗轉換：支持50Ω不平衡到100Ω平衡轉換，也可定制1:1、1:4等阻抗比，靈活匹配測試接口。

轉換類型：提供電壓型或電流型巴倫，采用變壓器式或傳輸線式設計，適應不同信號特性。

二、共模電流抑制（抗干擾能力）

功能定義
巴倫通過平衡端口設計，有效抑制共模電流（即兩根平衡導線上同相位、同幅度的噪聲信號），避免其對差分信號產生干擾。

應用場景

電磁干擾（EMI）抑制：在無線網絡測試中，消除外部電磁干擾對測試信號的影響，確保數據準確性。

長距離傳輸：平衡傳輸線（如雙絞線）的差分信令受噪聲和串擾影響更小，巴倫作為接口設備，可延長信號傳輸距離。

性能參數支撐

共模抑制比（CMRR）：>25dB（典型值），衡量平衡端口對共模信號的衰減能力。CMRR越高，抗干擾能力越強。

幅度平衡：兩平衡端口間波幅差<0.5dB，確保差分信號幅度對稱性。

相位平衡：兩平衡端口間相位差接近180°，典型偏差<5°，維持差分信號相位反相關系。

三、阻抗匹配與信號完整性保障

功能定義
巴倫通過阻抗轉換功能，實現測試設備與被測網絡之間的阻抗匹配，減少信號反射，保障信號完整性。

應用場景

寬帶天線測試：匹配天線輸入阻抗與測試儀器輸出阻抗，優化信號傳輸效率。

推挽放大器設計：將單端信號轉換為差分信號輸入放大器，提升線性度與功率效率。

平衡混頻器/調制器：為平衡端口提供對稱信號輸入，確保混頻或調制過程穩定性。

性能參數支撐

插入損耗：標稱值<1dB（中心頻率），隨頻率變化曲線平緩，減少信號傳輸損耗。

回波損耗：高回波損耗（低S11值）表明阻抗匹配良好，減少信號反射。

平衡端口隔離度：從一個平衡端口至另一平衡端口的插入損耗高，降低端口間串擾。

深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，NH13734備有現貨，原裝進口，質量保證，價格優勢，歡迎咨詢。
