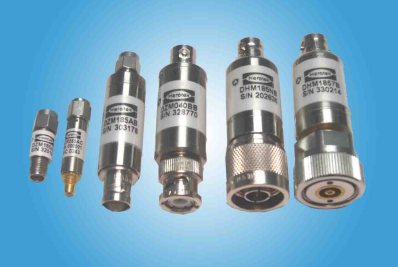

HEROTEK零偏置肖特基檢波器（Zero Bias Schottky Detectors ）無需外加偏置電壓，兼具快速響應（<5ns）、寬動態范圍（-50dBm至+20dBm）及低噪聲特性，廣泛用于微波/毫米波接收、功率監測、雷達/ECM系統等領域，其100KHz-26.5GHz寬頻覆蓋與-55℃~+125℃熱穩定性，成為通信、測試測量及國防科技的核心射頻檢測器件。

關鍵特性

頻率范圍：100 MHz – 50 GHz（分波段覆蓋）

輸入功率：–55 dBm 至 +20 dBm（標稱）

電壓靈敏度：≥ 0.4 mV/μW（@ 0 dBm，50 Ω）

視頻阻抗：1 kΩ – 100 kΩ（可選）

響應時間：< 10 ns（典型）

封裝：同軸（SMA、K、2.92、2.4、1.85 mm）或波導

溫度范圍：–55 °C ~ +100 °C（工作）

技術優勢：高性能與可靠性的結合

零偏置設計

l 無需外部偏置電壓：簡化電路設計，降低功耗和成本，特別適合無主電源場景（如RFID設備、雷達待機模式）。

l 低正向壓降：肖特基二極管的金屬-半導體結構使其正向壓降低至0.1-0.3V，響應速度比傳統二極管快10倍以上。

l 高靈敏度：低電平靈敏度達1.0 mV/μW，切向靈敏度典型值-50 dBm，可檢測極微弱信號（如雷達回波、毫米波通信信號）。

寬頻覆蓋與平坦響應

l 頻率范圍：從100 KHz到26.5 GHz，覆蓋微波至太赫茲頻段，滿足通信、雷達、測試測量等多領域需求。

l 頻率響應平坦度：典型值±0.5 dB（至18.5 GHz），高頻端（26.5 GHz）擴展至±1.0 dB，確保信號檢測準確性。

高動態范圍與熱穩定性

l 輸入功率范圍：-50 dBm至+20 dBm，輸出電壓10 μV–5 V，適應從微弱信號到較強信號的檢測。

l 極端溫度穩定性：在-55℃至+125℃范圍內，典型熱穩定性±0.5 dB，適用于航空航天、國防科技等嚴苛環境。

小型化與標準化封裝

l 標準封裝尺寸：1.05英寸（長）×0.32英寸（直徑），便于集成到緊湊系統中。

l 接口類型：支持SMA（公頭/母頭）、BNC、N型等主流連接器，兼容性強。

典型應用場景

雷達與導彈制導系統

l 微弱信號檢測：高靈敏度特性使其成為雷達發射機監測、導彈制導回波信號檢測的理想選擇。

l 毫米波應用：在26.5 GHz頻段優化設計，適用于毫米波通信、汽車?yán)走_(dá)等高頻場景。

實驗室測試設備

l 功率計與頻譜分析儀校準：平坦頻率響應和低駐波比（VSWR≤1.5:1）確保測試精度。

l 信號監測：實時監測發射機輸出功率，支持通信網絡、工業測量等領域的信號質量評估。

電源與信號管控

l 開關電源監測：寬動態范圍可覆蓋電源輸出功率波動，確保系統穩定性。

l RFID設備：零偏置設計降低功耗，延長設備續航時間。

新興技術領域

l 太赫茲技術：在微波至太赫茲范圍內實現高效功率檢測和混頻，支持6G通信、安檢成像等前沿應用。

l 脈沖信號源調平：快速響應特性使其適用于脈沖雷達、電子戰等系統的信號調平。

深圳市立維創展科技有限公司授權代理銷售HEROTEK檢波器、放大器、限幅器、PIN開關、信號發生器等產品，具備出色性能、高可靠性與快速交付優勢，歡迎咨詢。

常見型號舉例（HEROTEK 零偏置系列）
