對于朗格耦合器上的給定輸入，三個輸出端口可以表示為：
- 隔離端口
- 通過港口
- 耦合端口（與直通端口相比 -90 度傳輸角）
通常導體或指的數量 (N) 是偶數。N=4 的幾何結構如下所示：
手指的長度 (L) 由濾波器的中心頻率 (f0) 設置。該器件相對寬帶，在 f0 附近具有平坦的頻率響應。

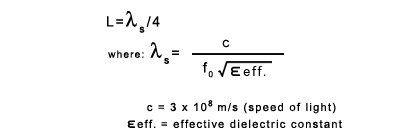

手指長度等于基板中 f0 的四分之一波長 (s)，因此：
耦合器通常設計用于輸入端口 (1) 與耦合端口 (2) 和直接端口 (4) 之間的 3 dB 耦合。耦合信號的相位角與設計頻率附近的輸入相差 90 度。對于這樣的分配器，理論上每個通道的最大耦合為 -3 dB（半功率）。對于給定的指數 (n)，這些耦合特性對導體間距 (s) 和金屬厚度 (t) 最為敏感。
具有 4、6 和 8 指的 Lange 聯軸器已大批量加工，性能變化低于 +/-2%。
我們能夠始終如一地生產線和空間小至 10 微米且公差控制在 +/- 1 微米的耦合器，這證明了我們的各向異性蝕刻工藝。
