最近碰到一些小伙伴問到一個問題，就是2.92mm微波連接器，這個2.92是啥意思呢？
這里立維的工程師整理了以下一些資料，與大家分享一下。
毫米波連接器按照尺寸分類
射頻微波領域的連接器，有一種劃分類別方式如下：
A) 2.92mm K型連接器 （適用18GHz、27GHz、36GHz、40GHz）
B) 2.40mm 連接器 (適用18GHz、27GHz、36GHz、40GHz、50GHz)
C) 1.85mmV型連接器 (適用18GHz、27GHz、36GHz、40GHz、50GHz、67GHz)
D) 1.0mm W型連接器 (適用18GHz、27GHz、36GHz、40GHz、50GHz、67GHz、110GHz)
E) 0.9mm 微型迷你連接器 (適用18GHz、27GHz、36GHz、40GHz、50GHz、67GHz)
毫米波連接器結構
其中K型連接器可承載40GHz以下范圍的毫米波應用，而主要的毫米波市場產品都在40GHz,這也導致K型連接器占據了很大的需求。

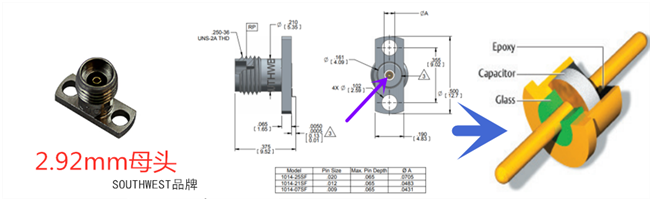

我們用上述一張圖為例，2.92mm是連接器中心外導體的內徑，只能說是實際產品的外導體的內徑的尺寸有多種規格，但以2.92mm為中心范圍，以適應不同的匹配連接器產品的尺寸。
毫米波連接器尺寸規格來歷
談到2.92mm 、2.40mm、1.85mm、1.0mm、0.9mm這個尺寸規范，需要涉及到毫米波的波長。
頻率 | 波長 | 頻率 | 波長 |
18GHz | 16.67mm | 50GHz | 6.00mm |
27GHz | 11.11mm | 67GHz | 4.48mm |
36GHz | 8.33mm | 110GHz | 2.73mm |
40GHz | 7.50mm | 140GHz | 2.14mm |
從IEEE標準規范里查到，毫米波連接器的導體尺寸，每差別千分之一mm,都會影響到毫米波的傳輸相位周期變化。而毫米波的頻率越高，這個導體尺寸精度和接觸面凈度、平整度、界面深度也需要更高的要求，尺寸公差接近千分之五mm ，每一個相位的偏差的累積也就導致VSWR的偏差。
毫米波的應用中，很多高于40GHz的項目都是精密測試用途，所以要把一個金屬結構件加工到這樣的精度，很多客戶寧愿選擇進口品牌的毫米波連接器產品，如美國SOUTHEWEST、THUNDERLINE-Z
毫米波連接器互適配性
不同規格的毫米波連接器適配如下：
2.92mm連接器可以與SMA、3.5mm連接器適配
2.4mm連接器可以與SMA、3.5mm、2.92mm連接器適配
1.85mm連接器可以與2.4mm連接器適配
1.0mm連接器無法其他尺寸適配
