薄型DC-DC轉換器_薄型DC-DC電源模塊_高可靠性單雙輸出
發布時間：2018-11-30 14:35:25 瀏覽：2072
美國PICO成立于1967年，致力于為歐美軍用和航空機載等苛刻應用項目提供高可靠性電源模塊產品，其產品線覆蓋DC-DC電源模塊、AC-DC電源模塊、高可靠性變壓器、電感和PFC產品。PICO產品具有美國QPL認證，并符合美軍標MIL-PRF-21037標準等。其電源模塊/轉換器具有體積超小、薄型、高可靠性、高穩定性、隔離、單路雙路三路輸出，工作溫度范圍廣等優勢，符合美國軍標，貨期為1-6周。
薄型DC-DC轉換器/電源模塊系列簡介：
系列A：薄型0.5“x 0.5”x 0.30“ 高度......高達1.25瓦
系列SM：薄型0.5”x 0.5“x 0.340” 高度......高達1.25瓦特
新系列AT / DT 0.200高度 高達0.75瓦特。（見目錄）
該系列未經調節的薄型DC-DC轉換器采用超小型封裝封裝。有178種不同型號可供選擇。這些裝置具有單輸出和雙輸出。它們的工作溫度范圍為-25oC至+70oC。無需散熱片。
薄型DC-DC轉換器特征
在70oC環境溫度下輸出高達1.25瓦
封裝半導體，保守評定最高可靠性
超小型（0.3“高）
5個輸入電壓范圍為5,12,24,28和48V DC
100兆歐@ 500V直流隔離
輸入/輸出隔離
單輸出和雙輸出
無需散熱片
高達250V輸出
可用選項
Per Mil Std。883
擴展的工作溫度（-55oC至+85oC）
穩定烘烤（125oC環境溫度）
溫度循環（-55oC至+125oC）
Hi Temp，全功率燃燒（100％功率，125oC外殼溫度）
薄型DC-DC轉換器典型特征：
測試條件：除非另有說明，否則環境溫度為25oC，輸入電壓為額定值。
線路規則：輸出直接與輸入相對應。
輸入電壓范圍：
5V型號4至6.5V DC
12V型號9至15V DC
24V型號17至28V DC
28V型號21至32V DC
48V型號25至50V DC
滿載時的輸出電壓容差：
5V型號±0.25V
9V型號±0.3V
12V和15V型號±0.4V
24V和28V型號±0.5V
48V型號±0.7V
100V，150V，200V和250V型號±3.0V
轉換器頻率：20 - 40 KHz
輸出溫度系數：
5V輸出為0.05％/oC12V
和15V輸出為0.04％/oC，24,28,48,100,150,200
和250伏輸出為0.02％/oC
工作溫度：-25oC至+70oC環境溫度。不需要散熱器。
儲存溫度：-55oC至+125oC
隔離：100兆歐分鐘。@ 500V DC，3.3至48 VDC，最小100兆歐。@ 1000 VDC，100 - 250 VDC輸出。

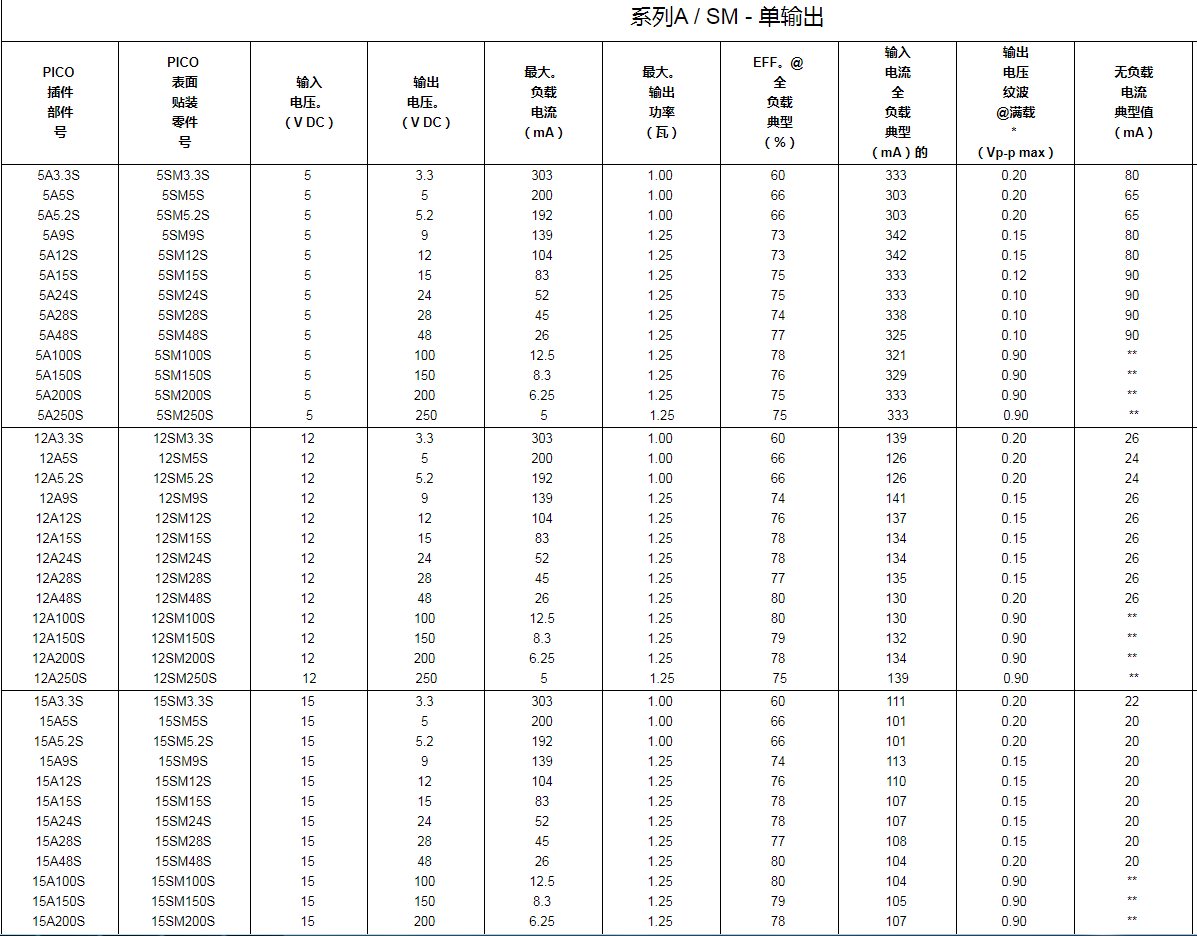

| PICO 插件部件號 | PICO 表面貼裝零件號 | 輸入電壓 (VDC) | 輸出電壓 (VDC) | 最大負載電流 (mA) | 最大輸出功率 (W) | 典型負載效率 (%) | 典型滿載輸入電流 (mA) | 輸出紋波電壓 (Vp-p max) | 無負載典型電流 (mA) |
|---|
| PICO 插件部件號 | PICO 表面貼裝零件號 | 輸入電壓 (VDC) | 輸出電壓 (VDC) | 最大負載電流 (mA) | 最大輸出功率 (W) | 典型負載效率 (%) | 典型滿載輸入電流 (mA) | 輸出紋波電壓 (Vp-p max) | 無負載典型電流 (mA) |
| 5A3.3S | 5SM3.3S | 5 | 3.3 | 303 | 1.00 | 60 | 333 | 0.20 | 80 |
| 5A5S | 5SM5S | 5 | 5 | 200 | 1.00 | 66 | 303 | 0.20 | 65 |
| 5A5.2S | 5SM5.2S | 5 | 5.2 | 192 | 1.00 | 66 | 303 | 0.20 | 65 |
| 5A9S | 5SM9S | 5 | 9 | 139 | 1.25 | 73 | 342 | 0.15 | 80 |
| 5A12S | 5SM12S | 5 | 12 | 104 | 1.25 | 73 | 342 | 0.15 | 80 |
| 5A15S | 5SM15S | 5 | 15 | 83 | 1.25 | 75 | 333 | 0.12 | 90 |
| 5A24S | 5SM24S | 5 | 24 | 52 | 1.25 | 75 | 333 | 0.10 | 90 |
| 5A28S | 5SM28S | 5 | 28 | 45 | 1.25 | 74 | 338 | 0.10 | 90 |
| 5A48S | 5SM48S | 5 | 48 | 26 | 1.25 | 77 | 325 | 0.10 | 90 |
| 5A100S | 5SM100S | 5 | 100 | 12.5 | 1.25 | 78 | 321 | 0.90 | *# |
| 5A150S | 5SM150S | 5 | 150 | 8.3 | 1.25 | 76 | 329 | 0.90 | - |
| 5A200S | 5SM200S | 5 | 200 | 6.25 | 1.25 | 75 | 333 | 0.90 | ** |
| 5A250S | 5SM250S | 5 | 250 | 5 | 1.25 | 75 | 333 | 0.90 | +* |
| 12A3.3S | 12SM3.3S | 12 | 3.3 | 303 | 1.00 | 60 | 139 | 0.20 | 26 |
| 12A5S | 12SM5S | 12 | 5 | 200 | 1.00 | 66 | 126 | 0.20 | 24 |
| 12A5.2S | 12SM5.2S | 12 | 5.2 | 192 | 1.00 | 66 | 126 | 0.20 | 24 |
| 12A9S | 12SM9S | 12 | 9 | 139 | 1.25 | 74 | 141 | 0.15 | 26 |
| 12A12S | 12SM12S | 12 | 12 | 104 | 1.25 | 76 | 137 | 0.15 | 26 |
| 12A15S | 12SM15S | 12 | 15 | 83 | 1.25 | 78 | 134 | 0.15 | 26 |
| 12A24S | 12SM24S | 12 | 24 | 52 | 1.25 | 78 | 134 | 0.15 | 26 |
| 12A28S | 12SM28S | 12 | 28 | 45 | 1.25 | 77 | 135 | 0.15 | 26 |
| 12A48S | 12SM48S | 12 | 48 | 26 | 1.25 | 80 | 130 | 0.20 | 26 |
| 12A100S | 12SM100S | 12 | 100 | 12.5 | 1.25 | 80 | 130 | 0.90 | xx |
| 12A150S | 12SM150S | 12 | 150 | 8.3 | 1.25 | 79 | 132 | 0.90 | ** |
| 12A200S | 12SM200S | 12 | 200 | 6.25 | 1.25 | 78 | 134 | 0.90 | ** |
| 12A250S | 12SM250S | 12 | 250 | 5 | 1.25 | 75 | 139 | 0.90 | * |
| 15A3.3S | 15SM3.3S | 15 | 3.3 | 303 | 1.00 | 60 | 111 | 0.20 | 22 |
| 15A5S | 15SM5S | 15 | 5 | 200 | 1.00 | 66 | 101 | 0.20 | 20 |
| 15A5.2S | 15SM5.2S | 15 | 5.2 | 192 | 1.00 | 66 | 101 | 0.20 | 20 |
| 15A9S | 15SM9S | 15 | 9 | 139 | 1.25 | 74 | 113 | 0.15 | 20 |
| 15A12S | 15SM12S | 15 | 12 | 104 | 1.25 | 76 | 110 | 0.15 | 20 |
| 15A15S | 15SM15S | 15 | 15 | 83 | 1.25 | 78 | 107 | 0.15 | 20 |
| 15A24S | 15SM24S | 15 | 24 | 52 | 1.25 | 78 | 107 | 0.15 | 20 |
| 15A28S | 15SM28S | 15 | 28 | 45 | 1.25 | 77 | 108 | 0.15 | 20 |
| 15A48S | 15SM48S | 15 | 48 | 26 | 1.25 | 80 | 104 | 0.20 | 20 |
| 15A100S | 15SM100S | 15 | 100 | 12.5 | 1.25 | 80 | 104 | 0.90 | ** |
| 15A150S | 15SM150S | 15 | 150 | 8.3 | 1.25 | 79 | 105 | 0.90 | ** |
| 15A200S | 15SM200S | 15 | 200 | 6.25 | 1.25 | 78 | 107 | 0.90 | ** |
由于篇幅有限，更多的型號與參數、以及購買，請點擊右側客服聯系我們！！！
