常見小體積非隔離電源模塊封裝形式

發布時間：2025-09-18 16:45:07 瀏覽：12

由于處理器、存儲、FPGA、DSP、ASIC等元器件需要較高的電源精度，和快速的電源控制速度，則常用到POL點負載非隔離電源模塊。目前市場主要的POL電源模塊有：

1. PTH結構形式，即（Plated Through Hole），是早期的高密度電源產品類型，可以實現瞬態響應，降低EMI噪聲并減少輸入電流RMS值，如TI的PTH產品系列，產品電流1-60A，經典款，早期的FPGA外圍電路搭配，但隨著技術的迭代，這一產品系列逐漸停產了。

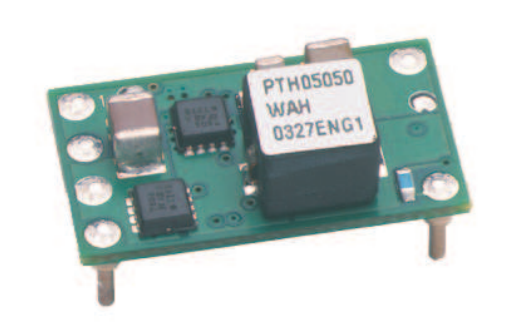

PTH結構

2. LGA封裝形式：即（Land Grid Array），如TI、MPS這樣的一體成型產品，體積更小，如TI的TPSM系列產品，常見于2~20A的產品。這些電源模塊外部為環氧樹脂殼體，內部為多個零部件并列扁平化密集組裝在PCB上，高度減小很多。

但由于在適配FPGA的長時間高負荷工作狀態，有出現散熱保護的狀態，被一些行業工程師所擔心。

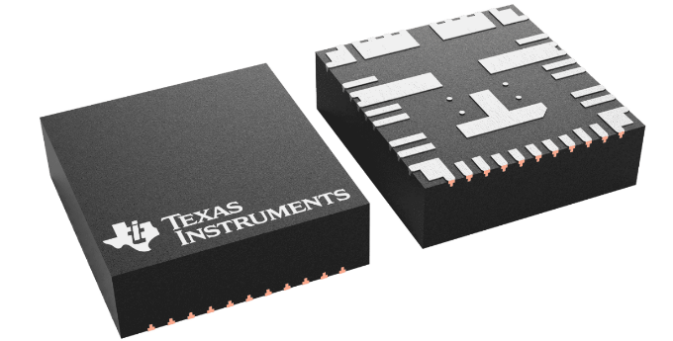

LGA封裝

3. Embedded Packaging封裝形式，即引腳從封裝底面周邊引出，內部元器件部分并行排列，部分立體組合，

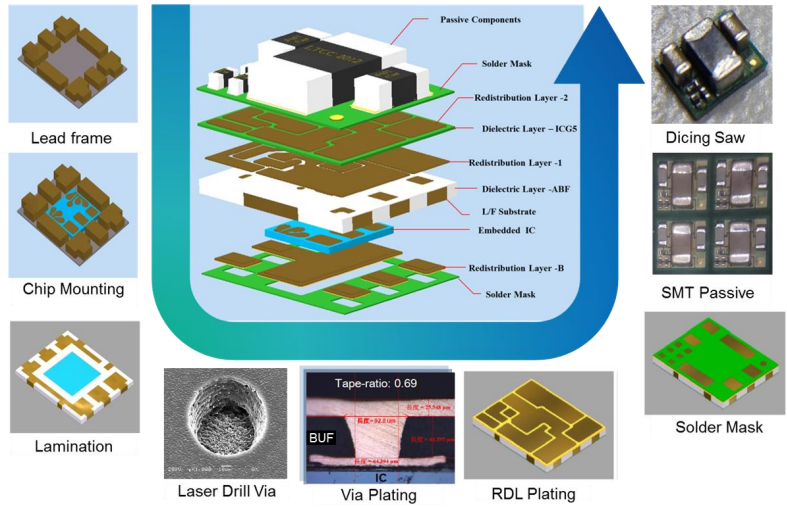

Embedded Packaging封裝

這類封裝結構，外部沒有采用環氧樹脂外殼，同時底部引腳使用鉆孔銅帶工藝，良好地保證了散熱效果，才導致電源模塊的功率可以迅速達到1500W，工作電流高達250A，集成于一小塊的空間。如臺灣Cyntec的產品MPN系列，

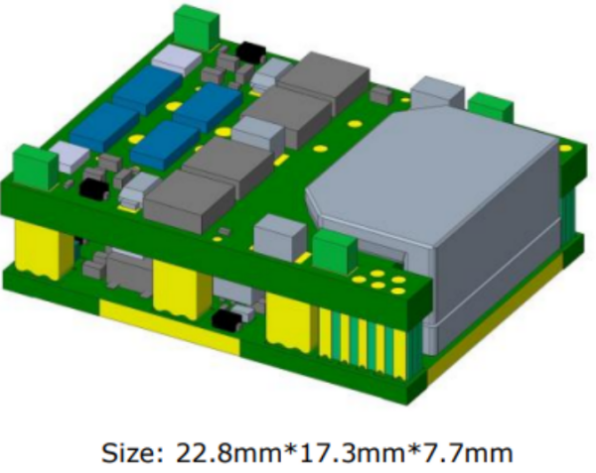

Cyntec的MPN系列
